Page 59 - REKA BENTUK DAN TEKNOLOGI T6 SK (SEMAKAN 2017)
P. 59
Berdasarkan penilaian yang telah dibuat, terdapat beberapa penambahbaikan
yang perlu dilakukan.
• Gunakan sensor sentuh yang terdapat pada papan mikropengawal.
• Kedudukan papan mikropengawal diubah ke bahagian hadapan tabung.
• Tambah batang aiskrim untuk memanjangkan bilah motor servo.
• Ubah pintu tabung ke bahagian belakang tabung.

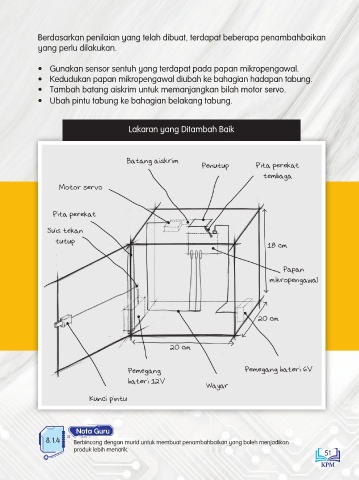

Lakaran yang Ditambah Baik
Batang aiskrim
Penutup Pita perekat
tembaga
Motor servo
Pita perekat
Suis tekan
tutup
18 cm
Papan
mikropengawal
2O cm
2O cm
Pemegang Pemegang bateri 6V
bateri 12V
Wayar
Kunci pintu
Nota Guru
Bimbing murid mengenal pasti masalah yang terdapat pada produk yang akan dibina dan 8.1.4 Berbincang dengan murid untuk membuat penambahbaikan yang boleh menjadikan
cadangkan penyelesaian bagi masalah yang timbul. produk lebih menarik.
51
