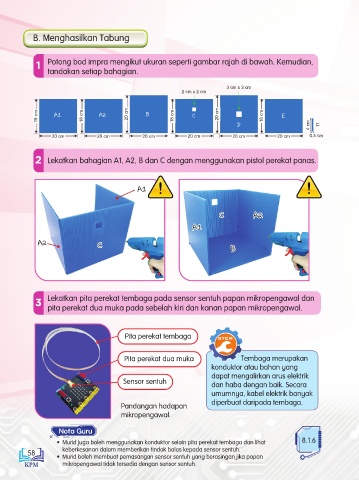

B. Menghasilkan Tabung

1 Potong bod impra mengikut ukuran seperti gambar rajah di bawah. Kemudian,
tandakan setiap bahagian.

3 cm x 3 cm
2 cm x 2 cm

18 cm A1 18 cm A2 20 cm B 18 cm C 20 cm 18 cm E
D 4 cm F
20 cm 20 cm 20 cm 20 cm 20 cm 20 cm 0.5 cm

2 Lekatkan bahagian A1, A2, B dan C dengan menggunakan pistol perekat panas.

A1

4 cm C C A2 A2

A1 A1

A2 C C 0.5 cm B B

3 Lekatkan pita perekat tembaga pada sensor sentuh papan mikropengawal dan
pita perekat dua muka pada sebelah kiri dan kanan papan mikropengawal.

Pita perekat tembaga STEM
STEM

Pita perekat dua muka Tembaga merupakan
konduktor atau bahan yang
dapat mengalirkan arus elektrik
Sensor sentuh
dan haba dengan baik. Secara
umumnya, kabel elektrik banyak
diperbuat daripada tembaga.
Pandangan hadapan
mikropengawal.

Nota Guru
• Murid juga boleh menggunakan konduktor selain pita perekat tembaga dan lihat 8.1.6
keberkesanan dalam memberikan tindak balas kepada sensor sentuh.
58
• Murid boleh membuat pemasangan sensor sentuh yang berasingan jika papan
mikropengawal tidak tersedia dengan sensor sentuh.
