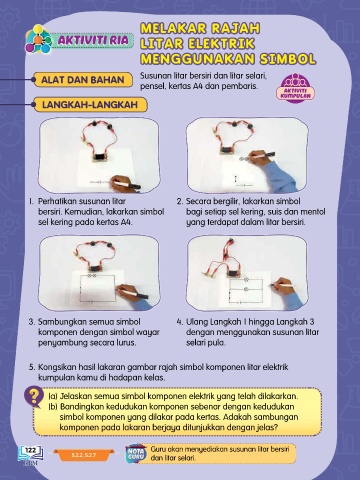

MELAKAR RAJAH
MELAKAR RAJAH
AKTIVITI RIA
AKTIVITI RIA LITAR ELEKTRIK
LITAR ELEKTRIK
MENGGUNAKAN SIMBOL
MENGGUNAKAN SIMBOL
ALAT DAN BAHAN Susunan litar bersiri dan litar selari,
pensel, kertas A4 dan pembaris.
LANGKAH-LANGKAH
1. Perhatikan susunan litar 2. Secara bergilir, lakarkan simbol
bersiri. Kemudian, lakarkan simbol bagi setiap sel kering, suis dan mentol
sel kering pada kertas A4. yang terdapat dalam litar bersiri.
3. Sambungkan semua simbol 4. Ulang Langkah 1 hingga Langkah 3
komponen dengan simbol wayar dengan menggunakan susunan litar
penyambung secara lurus. selari pula.
5. Kongsikan hasil lakaran gambar rajah simbol komponen litar elektrik
kumpulan kamu di hadapan kelas.
(a) Jelaskan semua simbol komponen elektrik yang telah dilakarkan.
(b) Bandingkan kedudukan komponen sebenar dengan kedudukan
simbol komponen yang dilakar pada kertas. Adakah sambungan
komponen pada lakaran berjaya ditunjukkan dengan jelas?
122 NOTA Guru akan menyediakan susunan litar bersiri
5.2.2, 5.2.7 GURU dan litar selari.
