76 บทที่ 15 | แม่เหล็กและไฟฟ้า ฟิสิกส์ เล่ม 5 ฟิสิกส์ เล่ม 5 บทที่ 15 | แม่เหล็กและไฟฟ้า 77

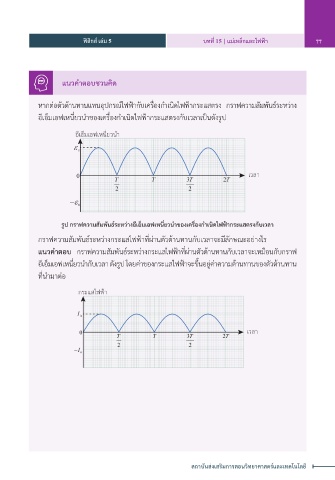

แนวคำาตอบชวนคิด

หากต่อตัวต้านทานแทนอุปกรณ์ไฟฟ้ากับเครื่องกำาเนิดไฟฟ้ากระแสตรง กราฟความสัมพันธ์ระหว่าง
อีเอ็มเอฟเหนี่ยวนำาของเครื่องกำาเนิดไฟฟ้ากระแสตรงกับเวลาเป็นดังรูป

อีเอ็มเอฟเหนี่ยวนำ
ε 0

0 T T 3T 2T เวลา
2 2
ε − 0

รูป กราฟความสัมพันธ์ระหว่างอีเอ็มเอฟเหนี่ยวนำาของเครื่องกำาเนิดไฟฟ้ากระแสตรงกับเวลา

กราฟความสัมพันธ์ระหว่างกระแสไฟฟ้าที่ผ่านตัวต้านทานกับเวลาจะมีลักษณะอย่างไร
แนวคำาตอบ กราฟความสัมพันธ์ระหว่างกระแสไฟฟ้าที่ผ่านตัวต้านทานกับเวลาจะเหมือนกับกราฟ
อีเอ็มเอฟเหนี่ยวนำากับเวลา ดังรูป โดยค่าของกระแสไฟฟ้าจะขึ้นอยู่ค่าความต้านทานของตัวต้านทาน
ที่นำามาต่อ

กระแสไฟฟา

I 0

0 เวลา
T T 3T 2T
2 2
I − 0
