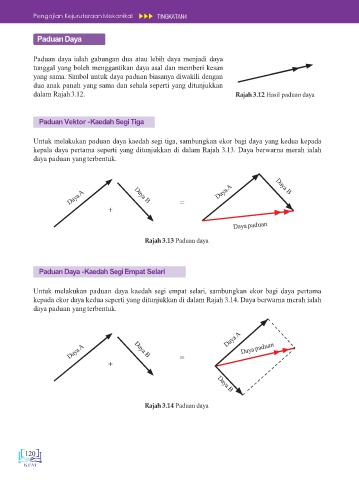

Page 10 - NOTA MEKANIK DARI BUKU TEK

Pengajian Kejuruteraan Mekanikal TINGKATAN4

PaduanDaya

Paduan daya ialah gabungan dua atau lebih daya menjadi daya
tunggal yang boleh menggantikan daya asal dan memberi kesan
yang sama. Simbol untuk daya paduan biasanya diwakili dengan
dua anak panah yang sama dan sehala seperti yang ditunjukkan
dalam Rajah3.12. Rajah 3.12 Hasil paduan daya

Paduan Vektor -Kaedah SegiTiga

Untuk melakukan paduan daya kaedah segi tiga, sambungkan ekor bagi daya yang kedua kepada
kepala daya pertama seperti yang ditunjukkan di dalam Rajah 3.13. Daya berwarna merah ialah
daya paduan yangterbentuk.

=
+

Rajah 3.13 Paduan daya

Paduan Daya -Kaedah Segi Empat Selari

Untuk melakukan paduan daya kaedah segi empat selari, sambungkan ekor bagi daya pertama
kepada ekor daya kedua seperti yang ditunjukkan di dalam Rajah 3.14. Daya berwarna merah ialah
daya paduan yangterbentuk.

=
+

Rajah 3.14 Paduan daya

120
