Bab 4 Gaya

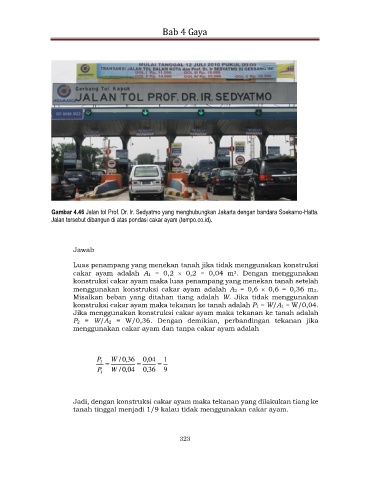

Gambar 4.46 Jalan tol Prof. Dr. Ir. Sedyatmo yang menghubungkan Jakarta dengan bandara Soekarno-Hatta.
Jalan tersebut dibangun di atas pondasi cakar ayam (tempo.co.id).

Jawab

Luas penampang yang menekan tanah jika tidak menggunakan konstruksi
cakar ayam adalah A1 = 0,2  0,2 = 0,04 m . Dengan menggunakan
2
konstruksi cakar ayam maka luas penampang yang menekan tanah setelah
menggunakan konstruksi cakar ayam adalah A2 = 0,6  0,6 = 0,36 m2.
Misalkan beban yang ditahan tiang adalah W. Jika tidak menggunakan
konstruksi cakar ayam maka tekanan ke tanah adalah P1 = W/A1 = W/0,04.
Jika menggunakan konstruksi cakar ayam maka tekanan ke tanah adalah
P2 = W/A2 = W/0,36. Dengan demikian, perbandingan tekanan jika
menggunakan cakar ayam dan tanpa cakar ayam adalah

P 2  W , 0 / 36  , 0 04  1
P 1 W , 0 / 04 , 0 36 9

Jadi, dengan konstruksi cakar ayam maka tekanan yang dilakukan tiang ke
tanah tinggal menjadi 1/9 kalau tidak menggunakan cakar ayam.
