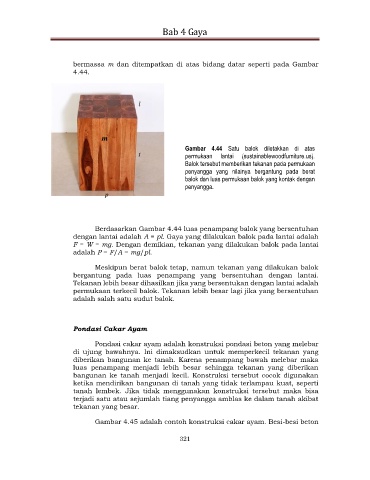

Page 335 - Fisika Dasar 1 - Mikrajuddin Abdullah

Bab 4 Gaya

bermassa m dan ditempatkan di atas bidang datar seperti pada Gambar
4.44.

l

m
Gambar 4.44 Satu balok diletakkan di atas
t permukaan lantai (sustainablewoodfurniture.us).
Balok tersebut memberikan tekanan pada permukaan
penyangga yang nilainya bergantung pada berat
balok dan luas permukaan balok yang kontak dengan
penyangga.
p

Berdasarkan Gambar 4.44 luas penampang balok yang bersentuhan
dengan lantai adalah A = pl. Gaya yang dilakukan balok pada lantai adalah
F = W = mg. Dengan demikian, tekanan yang dilakukan balok pada lantai
adalah P = F/A = mg/pl.

Meskipun berat balok tetap, namun tekanan yang dilakukan balok
bergantung pada luas penampang yang bersentuhan dengan lantai.
Tekanan lebih besar dihasilkan jika yang bersentukan dengan lantai adalah
permukaan terkecil balok. Tekanan lebih besar lagi jika yang bersentuhan
adalah salah satu sudut balok.

Pondasi Cakar Ayam

Pondasi cakar ayam adalah konstruksi pondasi beton yang melebar
di ujung bawahnya. Ini dimaksudkan untuk memperkecil tekanan yang
diberikan bangunan ke tanah. Karena penampang bawah melebar maka
luas penampang menjadi lebih besar sehingga tekanan yang diberikan
bangunan ke tanah menjadi kecil. Konstruksi tersebut cocok digunakan
ketika mendirikan bangunan di tanah yang tidak terlampau kuat, seperti
tanah lembek. Jika tidak menggunakan konstruksi tersebut maka bisa
terjadi satu atau sejumlah tiang penyangga amblas ke dalam tanah akibat
tekanan yang besar.

Gambar 4.45 adalah contoh konstruksi cakar ayam. Besi-besi beton

321
