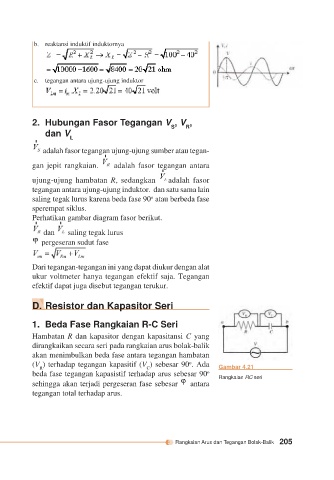

b. reaktansi induktif induktornya

c. tegangan antara ujung-ujung induktor

2. Hubungan Fasor Tegangan V , V ,
S R
dan V
L
adalah fasor tegangan ujung-ujung sumber atau tegan-

gan jepit rangkaian. adalah fasor tegangan antara

ujung-ujung hambatan R, sedangkan adalah fasor
tegangan antara ujung-ujung induktor. dan satu sama lain
o
saling tegak lurus karena beda fase 90 atau berbeda fase
sperempat siklus.
Perhatikan gambar diagram fasor berikut.

dan saling tegak lurus
pergeseran sudut fase

Dari tegangan-tegangan ini yang dapat diukur dengan alat
ukur voltmeter hanya tegangan efektif saja. Tegangan
efektif dapat juga disebut tegangan terukur.

D. Resistor dan Kapasitor Seri

1. Beda Fase Rangkaian R-C Seri
Hambatan R dan kapasitor dengan kapasitansi C yang
dirangkaikan secara seri pada rangkaian arus bolak-balik
akan menimbulkan beda fase antara tegangan hambatan
o
(V ) terhadap tegangan kapasitif (V ) sebesar 90 . Ada
R C Gambar 4.21
beda fase tegangan kapasistif terhadap arus sebesar 90
o
J Rangkaian RC seri
sehingga akan terjadi pergeseran fase sebesar antara
tegangan total terhadap arus.

Rangkaian Arus dan Tegangan Bolak-Balik 205
