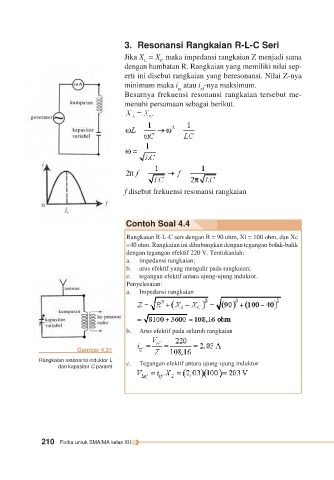

3. Resonansi Rangkaian R-L-C Seri
Jika X = X maka impedansi rangkaian Z menjadi sama
L C
dengan hambatan R. Rangkaian yang memiliki nilai sep-
erti ini disebut rangkaian yang beresonansi. Nilai Z-nya
minimum maka i atau i -nya maksimum.
m ef
Besarnya frekuensi resonansi rangkaian tersebut me-
menuhi persamaan sebagai berikut.

f disebut frekuensi resonansi rangkaian

Contoh Soal 4.4

Rangkaian R-L-C seri dengan R = 90 ohm, Xl = 100 ohm, dan Xc
=40 ohm. Rangkaian ini dihubungkan dengan tegangan bolak-balik
dengan tegangan efektif 220 V. Tentukanlah:
a. impedansi rangkaian;
b. arus efektif yang mengalir pada rangkaian;
c. tegangan efektif antara ujung-ujung induktor.
Penyelesaian:
a. Impedansi rangkaian

b. Arus efektif pada seluruh rangkaian

Gambar 4.21
Rangkaian resonansi induktor L
dan kapasitor C pararel c. Tegangan efektif antara ujung-ujung induktor

210 Fisika untuk SMA/MA kelas XII
