dan sebagai gelombang karena cahaya juga melakukan per-
istiwa interferensi, difraksi, dan polarisasi. Selain itu, cahaya
juga termasuk salah satu gelombang elektromagnetik.

Eksperimen 5.1

Daya Tembus Gelombang Elektromagnetik pada Berbagai
Bahan

Alat dan Bahan:
• LDR sebagai pengganti tabung efek foto listrik
• baterai
• lampu
• resistor
• resistor variabel
• pembangkit listrik
• amperemeter dan voltmeter
• pemutus arus
Langkah-Langkah Eksperimen:
1. Coba Anda sediakan alat dan bahan seperti gambar di atas.
2. Rangkaikan model alat efek foto listrik sesuai dengan gambar 1.
Model sama dengan model luks meter. Masukkan rangkaian ini
pada kotak tanpa cahaya.

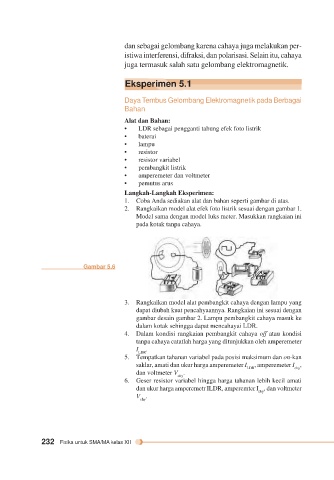

Gambar 5.6

3. Rangkaikan model alat pembangkit cahaya dengan lampu yang
dapat diubah kuat pencahyaannya. Rangkaian ini sesuai dengan
gambar desain gambar 2. Lampu pembangkit cahaya masuk ke
dalam kotak sehingga dapat mencahayai LDR.
4. Dalam kondisi rangkaian pembangkit cahaya off atau kondisi
tanpa cahaya catatlah harga yang ditunjukkan oleh amperemeter
I .
LDR
5. Tempatkan tahanan variabel pada posisi maksimum dan on-kan
saklar, amati dan ukur harga amperemeter I , amperemeter I ,
LDR chy
dan voltmeter V .
chy
6. Geser resistor variabel hingga harga tahanan lebih kecil amati
dan ukur harga amperemetr ILDR, amperemter I , dan voltmeter
chy
V .
chy
