pendingin dapat berupa karbondioksida atau air. Fluida
pendingin ini dilewatkan ke mesin penukar panas dan
menghasilkan uap panas untuk digunakan sebagai peng-
gerak turbin. Semua komponen rekator ditempatkan dalam
perisai beton (shielding) yang tebal untuk melindungi para
pekerja dari bahaya radiasi.
Berdasarkan jenis pendinginnya, terdapat emapt jenis
reactor, yaitu:
a. reaktor dengan pendingin gas, menggunakan grafit
sebagai moderator;
b. reactor dengan pendingin air ringan (H O) yang terdiri
2
reactor air bertekanan atau pressurized water (PWR)
dan reactor air lebih didih atau boling water reactor
(HWR);
c. reaktor dengan pendingin air berat (D O);
2
d. reaktor dengan pendingin logam cair (Na).

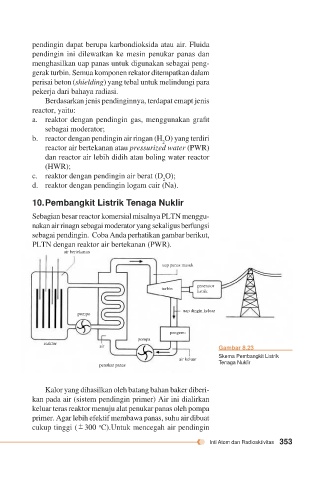

10. Pembangkit Listrik Tenaga Nuklir

Sebagian besar reactor komersial misalnya PLTN menggu-
nakan air rinagn sebagai moderator yang sekaligus berfungsi
sebagai pendingin. Coba Anda perhatikan gambar berikut,
PLTN dengan reaktor air bertekanan (PWR).
air bertekanan
uap panas masuk

generator
turbin
listrik

uap dingin keluar
pompa

pengem-
pompa
reaktor
air Gambar 8.23
Skema Pembangkit Listrik
air keluar
penukar panas Tenaga Nuklir

Kalor yang dihasilkan oleh batang bahan baker diberi-
kan pada air (sistem pendingin primer) Air ini dialirkan
keluar teras reaktor menuju alat penukar panas oleh pompa
primer. Agar lebih efektif membawa panas, suhu air dibuat
±
o
cukup tinggi ( 300 C).Untuk mencegah air pendingin
Inti Atom dan Radioaktivitas 353
