Page 118 - Fisika Dasar 2 - Mikrajuddin Abdullah 2017

Ban 1 Elektrostatika

bersih.Jika filer lain ditambahkan lagi setelah elektroda penangkap ini maka
udara yang lolos makin bersih.

Udara bersih

Filter akhir

Sedikit partikel
yang lolos
Kisi-kisi bermuatan
negatif (partikel
menempal di sini)
Partikel bermuatan
positif
Kisi-kisi bermuatan
positif
Partikel lebih kecil
(masih netral)

Filter tahap awal
(menyaring partikel
dengan ukuran besar)

Aliran udara yang membawa
partikel debu

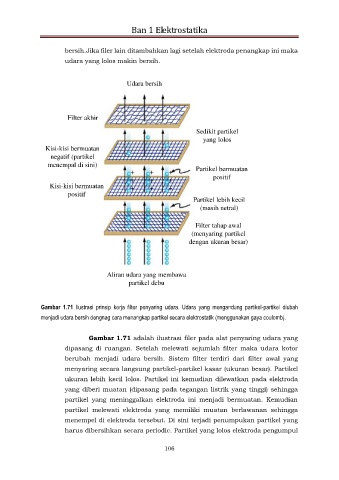

Gambar 1.71 Ilustrasi prinsip kerja filter penyaring udara. Udara yang mengandung partikel-partikel diubah

menjadi udara bersih dengnag cara menangkap partikel secara elektrostatik (menggunakan gaya coulomb).

Gambar 1.71 adalah ilustrasi filer pada alat penyaring udara yang

dipasang di ruangan. Setelah melewati sejumlah filter maka udara kotor
berubah menjadi udara bersih. Sistem filter terdiri dari filter awal yang
menyaring secara langsung partikel-partikel kasar (ukuran besar). Partikel
ukuran lebih kecil lolos. Partikel ini kemudian dilewatkan pada elektroda
yang diberi muatan (dipasang pada tegangan listrik yang tinggi) sehingga

partikel yang meninggalkan elektroda ini menjadi bermuatan. Kemudian
partikel melewati elektroda yang memiliki muatan berlawanan sehingga
menempel di elektroda tersebut. Di sini terjadi penumpukan partikel yang

harus dibersihkan secara periodic. Partikel yang lolos elektroda pengumpul

106
