Bab 2 Potensial Listrik dan Kapasitor

 p 
r 2    cos  (2.9)


0 
 4  V

Kita dapat mencari nilai r pada berbagai nilai  untuk satu nilai potensial
(nilai potensial konstan). Dari nilai  dan nilai r yang diperoleh maka kita

dapat mencari koordinat x  r cos  dan y  r sin  . Kemudian kita buat
kurva y sebagai fungsi x. Pada kurva tersebut nilai potensial konstan. Kurva
tersebut dinamakan kurva ekipotensial. Kurva tersebut dapat digambar

dengan mudah menggunakan excel.
Gambar 2.10 adalah contoh kurva ekipotensial pada berbagai nilai
4 0 V / p (tertulis pada urva). Makin besar V maka kurva makin kecil.

Artinya kurva dengan potensial yang besar lebih dekat ke momen dipol.
Potrnsial tersbesar berada pada sumbu momen dipol dan terkecil pada
sumbu tegak lurus modem dipol.

2.5

[-] 0,1
y
1.5
0,2
0,5
0.5
1,0

0 1 2 3 x [-]
-0.5

-1.5

-2.5

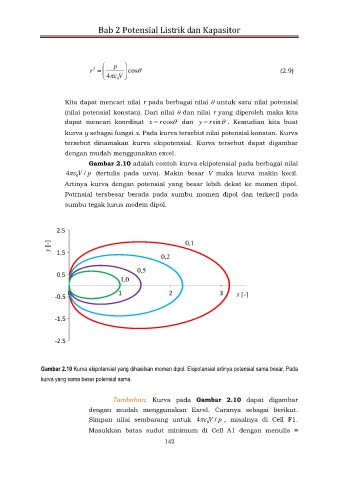

Gambar 2.10 Kurva ekipotensial yang dihasilkan momen dipol. Ekipotensial artinya potensial sama besar. Pada
kurva yang sama besar potensial sama.

Tambahan: Kurva pada Gambar 2.10 dapat digambar
dengan mudah menggunakan Excel. Caranya sebagai berikut.
Simpan nilai sembarang untuk 4 0 V / p , misalnya di Cell F1.

Masukkan batas sudut minimum di Cell A1 dengan menulis =
142
