Bab 4 Kemagnetan

 
L dan vector B . Dengan kata lain, jika kita membuat bidang datar di mana
 
vector L dan vector B berada pada bidang tersebut maka vector gaya
berarah tegak lurus bidang tersebut. Ilustrasnya tampak pada Gambar
4.19.
Besarnya gaya Lorentz yang dialami kawat berarus listrik dapat

ditulis

F  ILB sin  (4.3)

 
dengan  adalah sudut antara vector L dan vector B .
Untuk menentukan arah gaya Lorentz, kita gunakan aturan sekrup
putar kanan. Caranya sebagai berikut.
i) Tempatkan vector panjang kawat dan vector medan magnet sehingga

titik pangkalnya berimpit.
ii) Putar sekrup putar kanan dari arah vector panjang kawat ke arah
vector medan magnet.
iii) Arah maju sekrup sama dengan arah gaya Lorentz pada kawat.


B


L


F

 

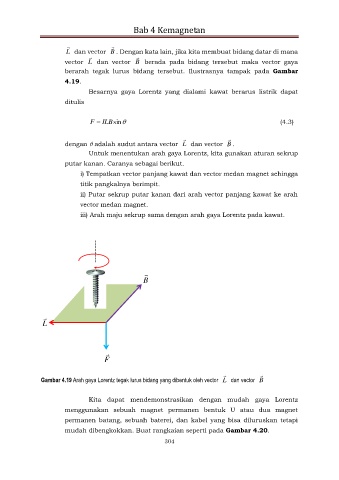

Gambar 4.19 Arah gaya Lorentz tegak lurus bidang yang dibentuk oleh vector L dan vector B

Kita dapat mendemonstrasikan dengan mudah gaya Lorentz
menggunakan sebuah magnet permanen bentuk U atau dua magnet
permanen batang, sebuah baterei, dan kabel yang bisa diluruskan tetapi

mudah dibengkokkan. Buat rangkaian seperti pada Gambar 4.20.
304
