Bab 4 Kemagnetan

yang paling besar. Arah garis gaya keluar dari kutub utara dan masuk ke
kutub selatan. Dengan demikian, arah medan magnet keluar dari kutub

utara dan masuk di kutub selatan. Kita simbolkan medan magnet dengan

B , yang merupakan sebuah besaran vector. Satuan medan magnet adalah
Tesla yang disingkat T.

 
B B

 
B U S B


B

B

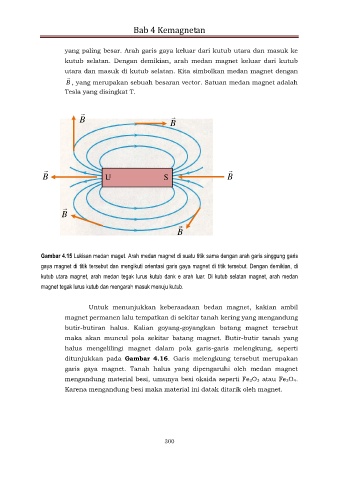

Gambar 4.15 Lukisan medan maget. Arah medan magnet di suatu titik sama dengan arah garis singgung garis

gaya magnet di titik tersebut dan mengikuti orientasi garis gaya magnet di titik tersebut. Dengan demikian, di
kutub utara magnet, arah medan tegak lurus kutub dank e arah luar. Di kutub selatan magnet, arah medan
magnet tegak lurus kutub dan mengarah masuk menuju kutub.

Untuk menunjukkan keberaadaan bedan magnet, kakian ambil

magnet permanen lalu tempatkan di sekitar tanah kering yang mengandung
butir-butiran halus. Kalian goyang-goyangkan batang magnet tersebut
maka akan muncul pola sekitar batang magnet. Butir-butir tanah yang

halus mengelilingi magnet dalam pola garis-garis melengkung, seperti
ditunjukkan pada Gambar 4.16. Garis melengkung tersebut merupakan
garis gaya magnet. Tanah halus yang dipengaruhi oleh medan magnet
mengandung material besi, umunya besi oksida seperti Fe2O3 atau Fe3O4.
Karena mengandung besi maka material ini datak ditarik oleh magnet.
