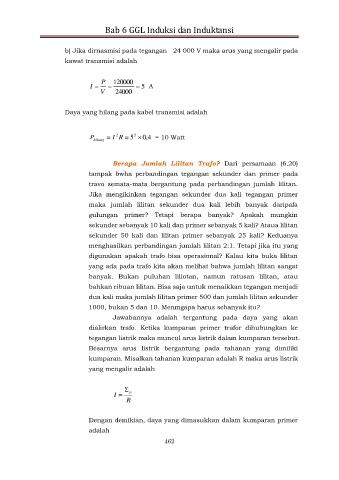

Page 474 - Fisika Dasar 2 - Mikrajuddin Abdullah 2017

Bab 6 GGL Induksi dan Induktansi

b) Jika dirnasmisi pada tegangan 24 000 V maka arus yang mengalir pada
kawat transmisi adalah

P 120000
I    5 A
V 24000

Daya yang hilang pada kabel transmisi adalah

2
P hilang  I 2 R  5  4 , 0 = 10 Watt

Berapa Jumlah Lilitan Trafo? Dari persamaan (6.20)
tampak bwha perbandingan tegangan sekunder dan primer pada

travo semata-mata bergantung pada perbandingan jumlah lilitan.
Jika mengikinkan tegangan sekunder dua kali tegangan primer
maka jumlah lilitan sekunder dua kali lebih banyak daripafa
gulungan primer? Tetapi berapa banyak? Apakah mungkin
sekunder sebanyak 10 kali dan primer sebanyak 5 kali? Ataua lilitan

sekunder 50 kali dan lilitan primer sebanyak 25 kali? Keduanya
menghasilkan perbandingan jumlah lilitan 2:1. Tetapi jika itu yang
digunakan apakah trafo bisa operasional? Kalau kita buka lilitan

yang ada pada trafo kita akan melihat bahwa jumlah lilitan sangat
banyak. Bukan puluhan liliotan, namun ratusan lilitan, atau
bahkan ribuan lilitan. Bisa saja untuk menaikkan tegangan menjadi
dua kali maka jumlah lilitan primer 500 dan jumlah lilitan sekunder
1000, bukan 5 dan 10. Menmgapa harus sebanyak itu?

Jawabannya adalah tergantung pada daya yang akan
dialirkan trafo. Ketika kumparan primer trafor dihubungkan ke
tegangan listrik maka muncul arus listrik dalam kumparan tersebut.

Besarnya arus listrik bergantung pada tahanan yang dimiliki
kumparan. Misalkan tahanan kumparan adalah R maka arus listrik
yang mengalir adalah


I  p
R

Dengan demikian, daya yang dimasukkan dalam kumparan primer

adalah
462
