Bab 6 GGL Induksi dan Induktansi

(a)

Tidak ada i t
arus
Lilitan
Lilitan pemancar
penerima

Medan magnet yang
dihasilkan lilitan
pemancar

(b)

i t
i r
Lilitan
pemancar
Lilitan
penerima

Muncul arus induksi Benda logam
akibat medan dari yang tertimbun
lilitan pemancar

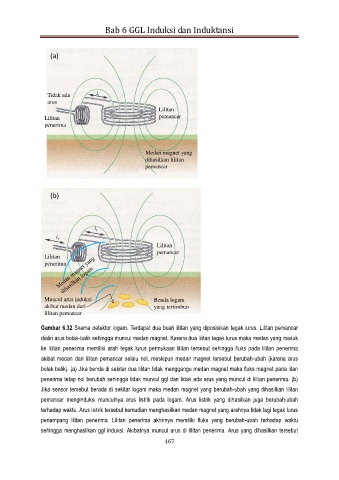

Gambar 6.32 Skema detektor logam. Terdapat dua buah lilitan yang diposisikan tegak lurus. Lilitan pemancar
dialiri arus bolak-balik sehingga muncul medan magnet. Karena dua lilitan tegak lurus maka medan yang masuk

ke lilitan penerima memiliki arah tegak lurus permukaan lilitan tersebut sehingga fluks pada lilitan penerima
akibat medan dari lilitan pemancar selalu nol, meskipun medan magnet tersebut berubah-ubah (karena arus
bolak balik). (a) Jika benda di sekitar dua lilitan tidak menggangu medan magnet maka fluks magnet pada litan
penerima tetap nol berubah sehingga tidak muncul ggl dan tidak ada arus yang muncul di lilitan penerima. (b)
Jika sensor tersebut berada di sekitar logam maka medan magnet yang berubah-ubah yang dihasilkan lilitan

pemancar menginduksi munculnya arus listrik pada logam. Arus listrik yang dihasilkan juga berubah-ubah
terhadap waktu. Arus lsitrik tersebut kemudian menghasilkan medan magnet yang arahnya tidak lagi tegak lurus
penampang lilitan penerima. Lilitan penerima akhirnya memiliki fluks yang berubah-ubah terhadap waktu

sehingga menghasilkan ggl induksi. Akibatnya muncul arus di lilitan penerima. Arus yang dihasilkan tersebut
