Bab 10 Sifat Optik Gelombang Elektromagnetik
Demonstrasi Fiber Optik. Kalian dapat melakukan
demonstrasi sederhana perambatan cahaya dalam fiber optik.
Kalian gunakan air pancuran dan laser pointer. Ambil botol
ttansparan bekas dan buat pancuran di sekitar dasarnya. Kalau bisa
tambahkan pipa kecil sehingga pancuran air tidak bergamburan.
Ambil juga sebuah laser pointer yang cukup murah. Isi air ke dalam
botol tersebut sehingga air memancur di di dasarnya. Kemudian
arahnya laser pointer dari sisi belakang sehingga tepat mengarah ke
mulut pancuran. Kalian akan perhatikan pancuran air berwarna
seperti warna cahaya laser pointer. Ini menunjukkan bahwa cahaya
dalam pancuran mengalami pemantulan internal total internal
seperti yang terjadi pada fiber optik. Percobaan yang kalian lakukan
diilustrasikan pada Gambar 10.30.

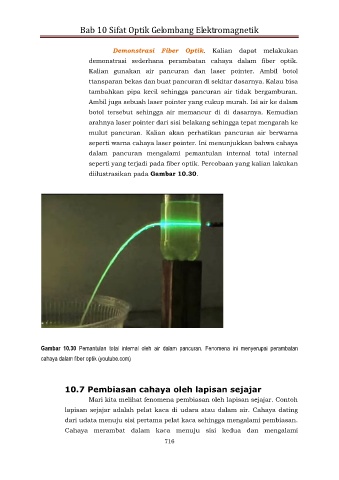

Gambar 10.30 Pemantulan total internal oleh air dalam pancuran. Fenomena ini menyerupai perambatan
cahaya dalam fiber optik (youtube.com)
10.7 Pembiasan cahaya oleh lapisan sejajar
Mari kita melihat fenomena pembiasan oleh lapisan sejajar. Contoh
lapisan sejajar adalah pelat kaca di udara atau dalam air. Cahaya dating
dari udata menuju sisi pertama pelat kaca sehingga mengalami pembiasan.
Cahaya merambat dalam kaca menuju sisi kedua dan mengalami
716
