Bab 12 Pengenalan Teori Kuantum Atom

I
I
Katoda Anoda

Layar

Tegangan
tinggi
Pelat penghasil
medan listrik Kumparan untuk
menghasilkan
medan magnet

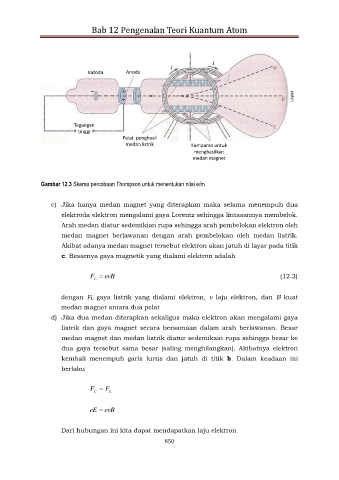

Gambar 12.3 Skema percobaan Thompson untuk menentukan nilai e/m

c) Jika hanya medan magnet yang diterapkan maka selama menempuh dua
elektroda elektron mengalami gaya Lorentz sehingga lintasannya membelok.
Arah medan diatur sedemikian rupa sehingga arah pembelokan elektron oleh

medan magnet berlawanan dengan arah pembelokan oleh medan listrik.
Akibat adanya medan magnet tersebut elektron akan jatuh di layar pada titik
c. Besarnya gaya magnetik yang dialami elektron adalah

F  evB (12.2)
L

dengan FL gaya listrik yang dialami elektron, v laju elektron, dan B kuat
medan magnet antara dua pelat

d) Jika dua medan diterapkan sekaligus maka elektron akan mengalami gaya
listrik dan gaya magnet secara bersamaan dalam arah berlawanan. Besar
medan magnet dan medan listrik diatur sedemikain rupa sehingga besar ke

dua gaya tersebut sama besar (saling menghilangkan). Akibatnya elektron
kembali menempuh garis lurus dan jatuh di titik b. Dalam keadaan ini
berlaku

F  F
L
C

eE  evB

Dari hubungan ini kita dapat mendapatkan laju elektron
850
