Page 154 - Buku Teks ASK Tingkatan 2

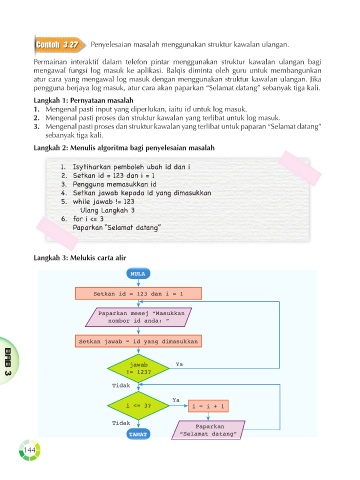

Contoh 3.27 Penyelesaian masalah menggunakan struktur kawalan ulangan.

Permainan interaktif dalam telefon pintar menggunakan struktur kawalan ulangan bagi
mengawal fungsi log masuk ke aplikasi. Balqis diminta oleh guru untuk membangunkan
atur cara yang mengawal log masuk dengan menggunakan struktur kawalan ulangan. Jika
pengguna berjaya log masuk, atur cara akan paparkan “Selamat datang” sebanyak tiga kali.
Langkah 1: Pernyataan masalah
1. Mengenal pasti input yang diperlukan, iaitu id untuk log masuk.
2. Mengenal pasti proses dan struktur kawalan yang terlibat untuk log masuk.
3. Mengenal pasti proses dan struktur kawalan yang terlibat untuk paparan “Selamat datang”
sebanyak tiga kali.

Langkah 2: Menulis algoritma bagi penyelesaian masalah

1. Isytiharkan pemboleh ubah id dan i
2. Setkan id = 123 dan i = 1
3. Pengguna memasukkan id
4. Setkan jawab kepada id yang dimasukkan
5. while jawab != 123
Ulang Langkah 3
6. for i <= 3
Paparkan “Selamat datang”

Langkah 3: Melukis carta alir

MULA

Setkan id = 123 dan i = 1

Paparkan mesej “Masukkan
nombor id anda: ”

Setkan jawab = id yang dimasukkan

jawab Ya
!= 123?
BAB 3
Tidak

Ya
i <= 3? i = i + 1

Tidak
Paparkan
TAMAT “Selamat datang”

144
