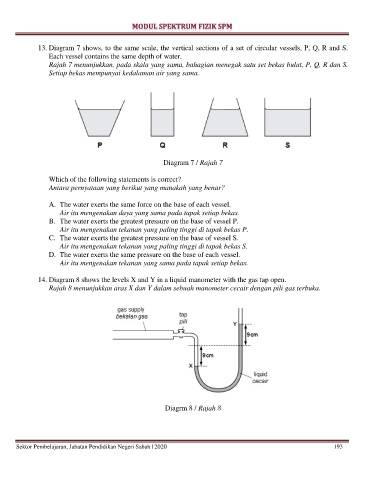

13. Diagram 7 shows, to the same scale, the vertical sections of a set of circular vessels, P, Q, R and S.
Each vessel contains the same depth of water.
Rajah 7 menunjukkan, pada skala yang sama, bahagian menegak satu set bekas bulat, P, Q, R dan S.
Setiap bekas mempunyai kedalaman air yang sama.
Diagram 7 / Rajah 7
Which of the following statements is correct?
Antara pernyataan yang berikut yang manakah yang benar?
A. The water exerts the same force on the base of each vessel.
Air itu mengenakan daya yang sama pada tapak setiap bekas.
B. The water exerts the greatest pressure on the base of vessel P.
Air itu mengenakan tekanan yang paling tinggi di tapak bekas P.
C. The water exerts the greatest pressure on the base of vessel S.
Air itu mengenakan tekanan yang paling tinggi di tapak bekas S.
D. The water exerts the same pressure on the base of each vessel.
Air itu mengenakan tekanan yang sama pada tapak setiap bekas.
14. Diagram 8 shows the levels X and Y in a liquid manometer with the gas tap open.
Rajah 8 menunjukkan aras X dan Y dalam sebuah manometer cecair dengan pili gas terbuka.
Diagrm 8 / Rajah 8
