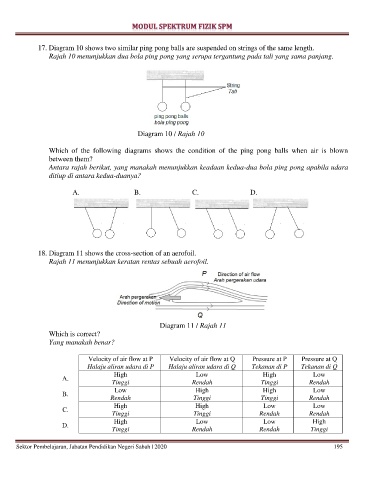

17. Diagram 10 shows two similar ping pong balls are suspended on strings of the same length.
Rajah 10 menunjukkan dua bola ping pong yang serupa tergantung pada tali yang sama panjang.
Diagram 10 / Rajah 10
Which of the following diagrams shows the condition of the ping pong balls when air is blown
between them?
Antara rajah berikut, yang manakah menunjukkan keadaan kedua-dua bola ping pong apabila udara
ditiup di antara kedua-duanya?
A. B. C. D.
18. Diagram 11 shows the cross-section of an aerofoil.
Rajah 11 menunjukkan keratan rentas sebuah aerofoil.
Diagram 11 / Rajah 11
Which is correct?
Yang manakah benar?
Velocity of air flow at P Velocity of air flow at Q Pressure at P Pressure at Q
Halaju aliran udara di P Halaju aliran udara di Q Tekanan di P Tekanan di Q
High Low High Low
A.
Tinggi Rendah Tinggi Rendah
Low High High Low
B.
Rendah Tinggi Tinggi Rendah
High High Low Low
C.
Tinggi Tinggi Rendah Rendah
High Low Low High
D.
Tinggi Rendah Rendah Tinggi
