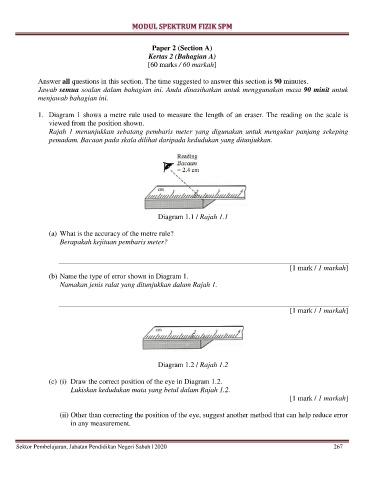

Page 268 - MODUL SPEKTRUM FIZIK SPM

Paper 2 (Section A)
Kertas 2 (Bahagian A)
[60 marks / 60 markah]

Answer all questions in this section. The time suggested to answer this section is 90 minutes.
Jawab semua soalan dalam bahagian ini. Anda dinasihatkan untuk menggunakan masa 90 minit untuk
menjawab bahagian ini.

1. Diagram 1 shows a metre rule used to measure the length of an eraser. The reading on the scale is
viewed from the position shown.
Rajah 1 menunjukkan sebatang pembaris meter yang digunakan untuk mengukur panjang sekeping
pemadam. Bacaan pada skala dilihat daripada kedudukan yang ditunjukkan.

Diagram 1.1 / Rajah 1.1

(a) What is the accuracy of the metre rule?
Berapakah kejituan pembaris meter?

[1 mark / 1 markah]
(b) Name the type of error shown in Diagram 1.
Namakan jenis ralat yang ditunjukkan dalam Rajah 1.

[1 mark / 1 markah]

Diagram 1.2 / Rajah 1.2

(c) (i) Draw the correct position of the eye in Diagram 1.2.
Lukiskan kedudukan mata yang betul dalam Rajah 1.2.
[1 mark / 1 markah]

(ii) Other than correcting the position of the eye, suggest another method that can help reduce error
in any measurement.

Sektor Pembelajaran, Jabatan Pendidikan Negeri Sabah | 2020 267
