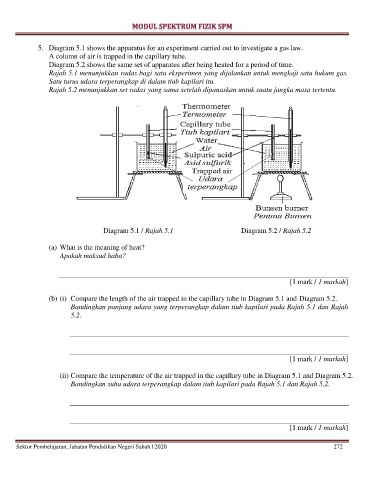

5. Diagram 5.1 shows the apparatus for an experiment carried out to investigate a gas law.
A column of air is trapped in the capillary tube.
Diagram 5.2 shows the same set of apparatus after being heated for a period of time.
Rajah 5.1 menunjukkan radas bagi satu eksperimen yang dijalankan untuk mengkaji satu hukum gas.
Satu turus udara terperangkap di dalam tiub kapilari itu.
Rajah 5.2 menunjukkan set radas yang sama setelah dipanaskan untuk suatu jangka masa tertentu.
Diagram 5.1 / Rajah 5.1 Diagram 5.2 / Rajah 5.2
(a) What is the meaning of heat?
Apakah maksud haba?
[1 mark / 1 markah]
(b) (i) Compare the length of the air trapped in the capillary tube in Diagram 5.1 and Diagram 5.2.
Bandingkan panjang udara yang terperangkap dalam tiub kapilari pada Rajah 5.1 dan Rajah
5.2.
[1 mark / 1 markah]
(ii) Compare the temperature of the air trapped in the capillary tube in Diagram 5.1 and Diagram 5.2.
Bandingkan suhu udara terperangkap dalam tiub kapilari pada Rajah 5.1 dan Rajah 5.2.
[1 mark / 1 markah]
