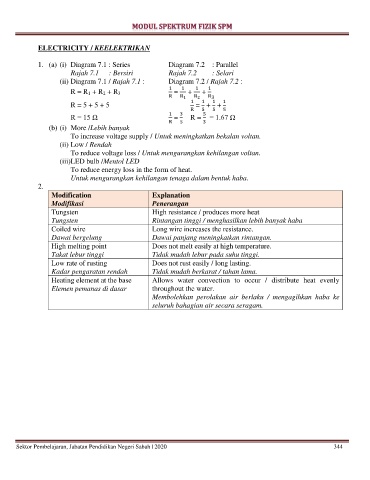

ELECTRICITY / KEELEKTRIKAN
1. (a) (i) Diagram 7.1 : Series Diagram 7.2 : Parallel
Rajah 7.1 : Bersiri Rajah 7.2 : Selari
(ii) Diagram 7.1 / Rajah 7.1 : Diagram 7.2 / Rajah 7.2 :
R = R 1 + R 2 + R 3 = + +
R = 5 + 5 + 5 = + +
R = 15 Ω = R = = 1.67 Ω
(b) (i) More /Lebih banyak
To increase voltage supply / Untuk meningkatkan bekalan voltan.
(ii) Low / Rendah
To reduce voltage loss / Untuk mengurangkan kehilangan voltan.
(iii)LED bulb /Mentol LED
To reduce energy loss in the form of heat.
Untuk mengurangkan kehilangan tenaga dalam bentuk haba.
2.
Modification Explanation
Modifikasi Penerangan
Tungsten High resistance / produces more heat
Tungsten Rintangan tinggi / menghasilkan lebih banyak haba
Coiled wire Long wire increases the resistance.
Dawai bergelung Dawai panjang meningkatkan rintangan.
High melting point Does not melt easily at high temperature.
Takat lebur tinggi Tidak mudah lebur pada suhu tinggi.
Low rate of rusting Does not rust easily / long lasting.
Kadar pengaratan rendah Tidak mudah berkarat / tahan lama.
Heating element at the base Allows water convection to occur / distribute heat evenly
Elemen pemanas di dasar throughout the water.
Membolehkan perolakan air berlaku / mengagihkan haba ke
seluruh bahagian air secara seragam.
