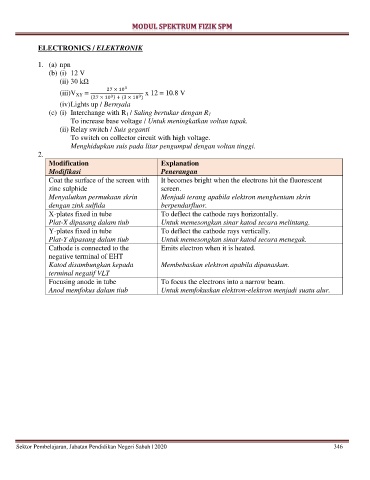

ELECTRONICS / ELEKTRONIK

1. (a) npn
(b) (i) 12 V
(ii) 30 kΩ
(iii)V XY = x 12 = 10.8 V

(iv) Lights up / Bernyala
(c) (i) Interchange with R 1 / Saling bertukar dengan R 1
To increase base voltage / Untuk meningkatkan voltan tapak.
(ii) Relay switch / Suis geganti
To switch on collector circuit with high voltage.
Menghidupkan suis pada litar pengumpul dengan voltan tinggi.
2.
Modification Explanation
Modifikasi Penerangan
Coat the surface of the screen with It becomes bright when the electrons hit the fluorescent
zinc sulphide screen.
Menyalutkan permukaan skrin Menjadi terang apabila elektron menghentam skrin
dengan zink sulfida berpendarfluor.
X-plates fixed in tube To deflect the cathode rays horizontally.
Plat-X dipasang dalam tiub Untuk memesongkan sinar katod secara melintang.
Y-plates fixed in tube To deflect the cathode rays vertically.
Plat-Y dipasang dalam tiub Untuk memesongkan sinar katod secara menegak.
Cathode is connected to the Emits electron when it is heated.
negative terminal of EHT
Katod disambungkan kepada Membebaskan elektron apabila dipanaskan.
terminal negatif VLT
Focusing anode in tube To focus the electrons into a narrow beam.
Anod memfokus dalam tiub Untuk memfokuskan elektron-elektron menjadi suatu alur.
