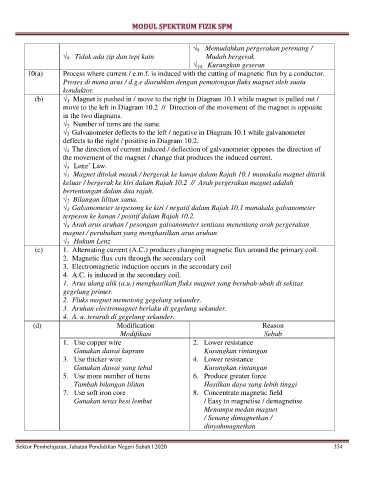

Page 355 - MODUL SPEKTRUM FIZIK SPM

√ 8 Memudahkan pergerakan perenang /
√ 9 Tidak ada zip dan tepi kain Mudah bergerak
√ 10 Kurangkan geseran
10(a) Process where current / e.m.f. is induced with the cutting of magnetic flux by a conductor.
Proses di mana arus / d.g.e diaruhkan dengan pemotongan fluks magnet oleh suatu
konduktor.
(b) √ 1 Magnet is pushed in / move to the right in Diagram 10.1 while magnet is pulled out /
move to the left in Diagram 10.2 // Direction of the movement of the magnet is opposite
in the two diagrams.
√ 2 Number of turns are the same.
√ 3 Galvanometer deflects to the left / negative in Diagram 10.1 while galvanometer
deflects to the right / positive in Diagram 10.2.
√ 4 The direction of current induced / deflection of galvanometer opposes the direction of
the movement of the magnet / change that produces the induced current.
√ 5 Lenz‟ Law.
√ 1 Magnet ditolak masuk / bergerak ke kanan dalam Rajah 10.1 manakala magnet ditarik
keluar / bergerak ke kiri dalam Rajah 10.2 // Arah pergerakan magnet adalah
bertentangan dalam dua rajah.
√ 2 Bilangan lilitan sama.
√ 3 Galvanometer terpesong ke kiri / negatif dalam Rajah 10.1 manakala galvanometer
terpeson ke kanan / positif dalam Rajah 10.2.
√ 4 Arah arus aruhan / pesongan galvanometer sentiasa menentang arah pergerakan
magnet / perubahan yang menghasilkan arus aruhan.
√ 5 Hukum Lenz
(c) 1. Alternating current (A.C.) produces changing magnetic flux around the primary coil.
2. Magnetic flux cuts through the secondary coil
3. Electromagnetic induction occurs in the secondary coil
4. A.C. is induced in the secondary coil.
1. Arus ulang alik (a.u.) menghasilkan fluks magnet yang berubah-ubah di sekitar
gegelung primer.
2. Fluks magnet memotong gegelung sekunder.
3. Aruhan electromagnet berlaku di gegelung sekunder.
4. A. u. teraruh di gegelung sekunder.
(d) Modification Reason
Modifikasi Sebab
1. Use copper wire 2. Lower resistance
Gunakan dawai kuprum Kurangkan rintangan
3. Use thicker wire 4. Lower resistance
Gunakan dawai yang tebal Kurangkan rintangan
5. Use more number of turns 6. Produce greater force
Tambah bilangan lilitan Hasilkan daya yang lebih tinggi
7. Use soft iron core 8. Concentrate magnetic field
Gunakan teras besi lembut / Easy to magnetise / demagnetise
Menumpu medan magnet
/ Senang dimagnetkan /
dinyahmagnetkan

Sektor Pembelajaran, Jabatan Pendidikan Negeri Sabah | 2020 354
