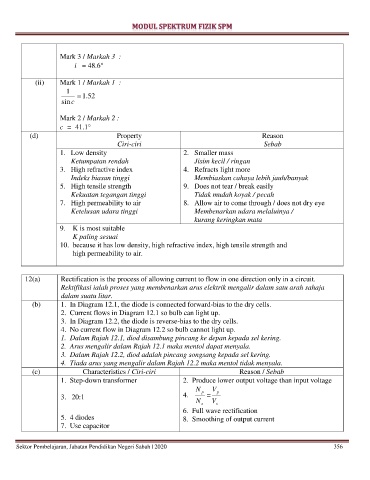

Page 357 - MODUL SPEKTRUM FIZIK SPM

Mark 3 / Markah 3 :
i = 48.6

(ii) Mark 1 / Markah 1 :
1  . 1 52
sinc

Mark 2 / Markah 2 :
c = 41.1
(d) Property Reason
Ciri-ciri Sebab
1. Low density 2. Smaller mass
Ketumpatan rendah Jisim kecil / ringan
3. High refractive index 4. Refracts light more
Indeks biasan tinggi Membiaskan cahaya lebih jauh/banyak
5. High tensile strength 9. Does not tear / break easily
Kekuatan tegangan tinggi Tidak mudah koyak / pecah
7. High permeability to air 8. Allow air to come through / does not dry eye
Ketelusan udara tinggi Membenarkan udara melaluinya /
kurang keringkan mata
9. K is most suitable
K paling sesuai
10. because it has low density, high refractive index, high tensile strength and
high permeability to air.

12(a) Rectification is the process of allowing current to flow in one direction only in a circuit.
Rektifikasi ialah proses yang membenarkan arus elektrik mengalir dalam satu arah sahaja
dalam suatu litar.
(b) 1. In Diagram 12.1, the diode is connected forward-bias to the dry cells.
2. Current flows in Diagram 12.1 so bulb can light up.
3. In Diagram 12.2, the diode is reverse-bias to the dry cells.
4. No current flow in Diagram 12.2 so bulb cannot light up.
1. Dalam Rajah 12.1, diod disambung pincang ke depan kepada sel kering.
2. Arus mengalir dalam Rajah 12.1 maka mentol dapat menyala.
3. Dalam Rajah 12.2, diod adalah pincang songsang kepada sel kering.
4. Tiada arus yang mengalir dalam Rajah 12.2 maka mentol tidak menyala.
(c) Characteristics / Ciri-ciri Reason / Sebab
1. Step-down transformer 2. Produce lower output voltage than input voltage
N p V p
3. 20:1 4. N = V
s s
6. Full wave rectification
5. 4 diodes 8. Smoothing of output current
7. Use capacitor

Sektor Pembelajaran, Jabatan Pendidikan Negeri Sabah | 2020 356
