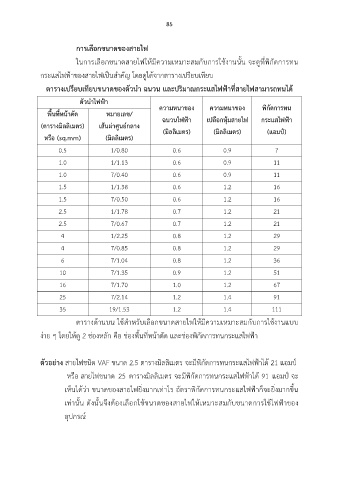

การเลือกขนาดของสายไฟ

ี่
ในการเลือกขนาดสายไฟให้มีความเหมาะสมกับการใช้งานนั้น จะดูทพิกัดการทน
กระแสไฟฟ้าของสายไฟเป็นส าคัญ โดยดูได้จากตารางเปรียบเทียบ

ตารางเปรียบเทียบขนาดของตัวน า ฉนวน และปริมาณกระแสไฟฟ้าที่สายไฟสามารถทนได้

ตัวน าไฟฟ้า ความหนาของ ความหนาของ พิกัดการทน

พื้นที่หน้าตัด หมายเลข/ ฉนวนไฟฟ้า เปลือกหมสายไฟ กระแสไฟฟ้า
ุ้
(ตารางมิลลิเมตร) เส้นผ่าศูนย์กลาง (มิลลิเมตร) (มิลลิเมตร) (แอมป์)

หรือ (sq.mm) (มิลลิเมตร)

0.5 1/0.80 0.6 0.9 7
1.0 1/1.13 0.6 0.9 11

1.0 7/0.40 0.6 0.9 11

1.5 1/1.38 0.6 1.2 16
1.5 7/0.50 0.6 1.2 16

2.5 1/1.78 0.7 1.2 21

2.5 7/0.67 0.7 1.2 21
4 1/2.25 0.8 1.2 29

4 7/0.85 0.8 1.2 29

6 7/1.04 0.8 1.2 36

10 7/1.35 0.9 1.2 51
16 7/1.70 1.0 1.2 67

25 7/2.14 1.2 1.4 91

35 19/1.53 1.2 1.4 111
ตารางด้านบน ใช้ส าหรับเลือกขนาดสายไฟให้มีความเหมาะสมกับการใช้งานแบบ

ง่าย ๆ โดยให้ดู 2 ช่องหลัก คือ ช่องพื้นที่หน้าตัด และช่องพิกัดการทนกระแสไฟฟ้า

ตัวอย่าง สายไฟชนิด VAF ขนาด 2.5 ตารางมิลลิเมตร จะมีพิกัดการทนกระแสไฟฟ้าได้ 21 แอมป์

หรือ สายไฟขนาด 25 ตารางมิลลิเมตร จะมีพิกัดการทนกระแสไฟฟ้าได้ 91 แอมป์ จะ

่
เห็นได้ว่า ขนาดของสายไฟยิ่งมากเทาไร อัตราพิกัดการทนกระแสไฟฟ้าก็จะยิ่งมากขึ้น
่
เทานั้น ดังนั้นจึงต้องเลือกใช้ขนาดของสายไฟให้เหมาะสมกับขนาดการใช้ไฟฟ้าของ
อุปกรณ ์
