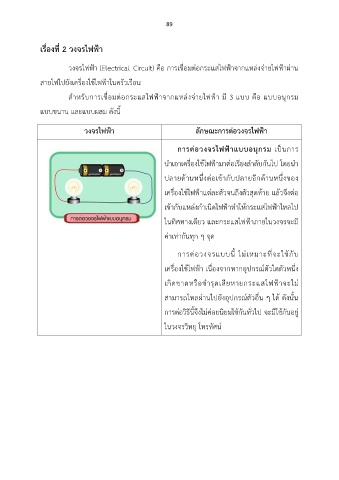

เรื่องที่ 2 วงจรไฟฟ้า
วงจรไฟฟ้า (Electrical Circuit) คือ การเชื่อมต่อกระแสไฟฟ้าจากแหล่งจ่ายไฟฟ้าผ่าน
สายไฟไปยังเครื่องใช้ไฟฟ้าในครัวเรือน
ส าหรับการเชื่อมต่อกระแสไฟฟ้าจากแหล่งจ่ายไฟฟ้า มี 3 แบบ คือ แบบอนุกรม
แบบขนาน และแบบผสม ดังนี้
วงจรไฟฟ้า ลักษณะการต่อวงจรไฟฟ้า
การต่อวงจรไฟฟ้าแบบอนุกรม เป็นการ
น าเอาเครื่องใช้ไฟฟ้ามาต่อเรียงล าดับกันไป โดยน า
ปลายด้านหนึ่งต่อเข้ากับปลายอีกด้านหนึ่งของ
้
เครื่องใช้ไฟฟ้าแต่ละตัวจนถึงตัวสุดทาย แล้วจึงต่อ
เข้ากับแหล่งก าเนิดไฟฟ้าทาให้กระแสไฟฟ้าไหลไป
ในทศทางเดียว และกระแสไฟฟ้าภายในวงจรจะมี
ิ
ค่าเท่ากันทุก ๆ จุด
ี่
การต่อวงจรแบบนี้ ไม่เหมาะทจะใช้กับ
เครื่องใช้ไฟฟ้า เนื่องจากหากอุปกรณ์ตัวใดตัวหนึ่ง
เกิดขาดหรือช ารุดเสียหายกระแสไฟฟ้าจะไม่
สามารถไหลผ่านไปยังอุปกรณ์ตัวอื่น ๆ ได้ ดังนั้น
การต่อวิธีนี้จึงไม่ค่อยนิยมใช้กันทวไป จะมีใช้กันอยู่
ั่
ในวงจรวิทยุ โทรทัศน์
