c) Total daya yang diserap oleh beban.
d) Faktor daya.
11) Beban tiga fase seimbang hubungan Y menyerap daya 6 kW pada faktor
daya 0,8 lagging. Apabila tegangan saluran, Vl = 200 volt rms, maka
tentukan arus saluran, IL.
12) Apabila beban pada soal latihan nomor 10) dihubungkan dengan sumber
tegangan tiga fase seimbang, urutan positif dan =
0
200 ∠ 0 volt rms pada faktor daya 0,707, maka tentukan impedansi
beban Zp.

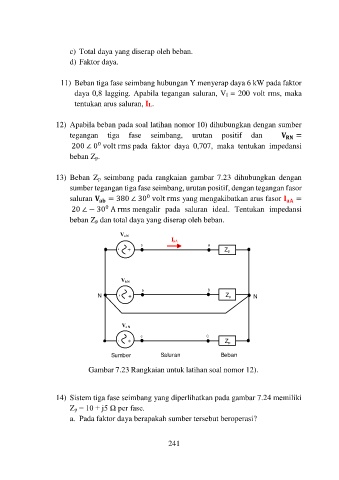

13) Beban Zp seimbang pada rangkaian gambar 7.23 dihubungkan dengan
sumber tegangan tiga fase seimbang, urutan positif, dengan tegangan fasor
0
saluran = 380 ∠ 30 volt rms yang mengakibatkan arus fasor =
0
20 ∠ − 30 A rms mengalir pada saluran ideal. Tentukan impedansi
beban Zp dan total daya yang diserap oleh beban.
V aN
I aA
a A
+ Z p
V bN
N - + b B Z p N
V cN
c C
- + Z p
Sumber Saluran Beban
Gambar 7.23 Rangkaian untuk latihan soal nomor 12).
.
14) Sistem tiga fase seimbang yang diperlihatkan pada gambar 7.24 memiliki
Zp = 10 + j5 Ω per fase.
a. Pada faktor daya berapakah sumber tersebut beroperasi?
241
