I 1 I 2

+ +

v 1 v 2

- -

(a)

I 1 I 2 I 1 I 2
+ + + +

V 1 = 1 volt v 2 V 1 V 2 = 1 volt

-
-
-
-

(b) (c)

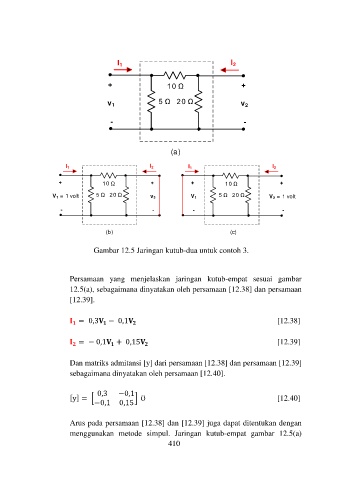

Gambar 12.5 Jaringan kutub-dua untuk contoh 3.

Persamaan yang menjelaskan jaringan kutub-empat sesuai gambar
12.5(a), sebagaimana dinyatakan oleh persamaan [12.38] dan persamaan
[12.39].

= 0,3 − 0,1 [12.38]

= − 0,1 + 0,15 [12.39]

Dan matriks admitansi [y] dari persamaan [12.38] dan persamaan [12.39]
sebagaimana dinyatakan oleh persamaan [12.40].

0,3 −0,1
[y] = [ ] Ʊ [12.40]
−0,1 0,15

Arus pada persamaan [12.38] dan [12.39] juga dapat ditentukan dengan
menggunakan metode simpul. Jaringan kutub-empat gambar 12.5(a)
410
