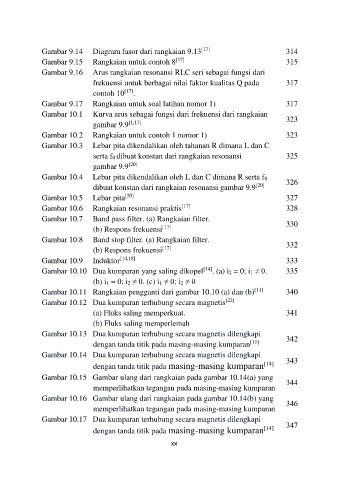

Page 21 - Buku Materi Pembelajaran Rangkaian Listrik II dan Praktikum

Gambar 9.14 Diagram fasor dari rangkaian 9.13 [17] 314
Gambar 9.15 Rangkaian untuk contoh 8 [17] 315
Gambar 9.16 Arus rangkaian resonansi RLC seri sebagai fungsi dari
frekuensi untuk berbagai nilai faktor kualitas Q pada 317
contoh 10 [17] .
Gambar 9.17 Rangkaian untuk soal latihan nomor 1) 317
Gambar 10.1 Kurva arus sebagai fungsi dari frekuensi dari rangkaian 323
gambar 9.9 [1,17]
Gambar 10.2 Rangkaian untuk contoh 1 nomor 1) 323
Gambar 10.3 Lebar pita dikendalikan oleh tahanan R dimana L dan C
serta f0 dibuat konstan dari rangkaian resonansi 325
gambar 9.9 [20]
Gambar 10.4 Lebar pita dikendalikan oleh L dan C dimana R serta f0 326
dibuat konstan dari rangkaian resonansi gambar 9.9 [20]
Gambar 10.5 Lebar pita [20] 327
Gambar 10.6 Rangkaian resonansi praktis [17] 328
Gambar 10.7 Band pass filter. (a) Rangkaian filter. 330
(b) Respons frekuensi [17]
Gambar 10.8 Band stop filter. (a) Rangkaian filter. 332
(b) Respons frekuensi [17]
Gambar 10.9 Induktor [14,18] 333
Gambar 10.10 Dua kumparan yang saling dikopel [14] . (a) i2 = 0; i1 ≠ 0. 335

(b) i1 = 0; i2 ≠ 0. (c) i1 ≠ 0; i2 ≠ 0
340

Gambar 10.11 Rangkaian pengganti dari gambar 10.10 (a) dan (b) [11]
Gambar 10.12 Dua kumparan terhubung secara magnetis [22]
(a) Fluks saling memperkuat. 341
(b) Fluks saling memperlemah
Gambar 10.13 Dua kumparan terhubung secara magnetis dilengkapi 342
dengan tanda titik pada masing-masing kumparan [11]
Gambar 10.14 Dua kumparan terhubung secara magnetis dilengkapi
dengan tanda titik pada masing-masing kumparan [14] 343

Gambar 10.15 Gambar ulang dari rangkaian pada gambar 10.14(a) yang 344
memperlihatkan tegangan pada masing-masing kumparan
Gambar 10.16 Gambar ulang dari rangkaian pada gambar 10.14(b) yang 346
memperlihatkan tegangan pada masing-masing kumparan
Gambar 10.17 Dua kumparan terhubung secara magnetis dilengkapi
dengan tanda titik pada masing-masing kumparan [14] 347

xx
