3.2 Sistem Tiga Fase Beban Tidak Seimbang, Hubungan Y – Δ, 3
Kawat

Sumber tiga fase hubungan Y seimbang dihubungkan dengan beban tidak
seimbang hubungan ∆ yang terdiri dari impedansi Za, Zb dan Zc yang masing-
masing berada diantara saluran, sehingga tegangan fasor pada masing-masing
beban adalah VRS, VST dan VTR sebagaimana dinyatakan oleh persamaan [8.11],
diperlihatkan pada gambar 8.10.
I R

I S

+ V RS -
I RS
R S R Z a S
V SN

V RN

N Z c
V TR Z b V ST
-

V TN
Tran smisi Beban
+
Sumber
T T
I T

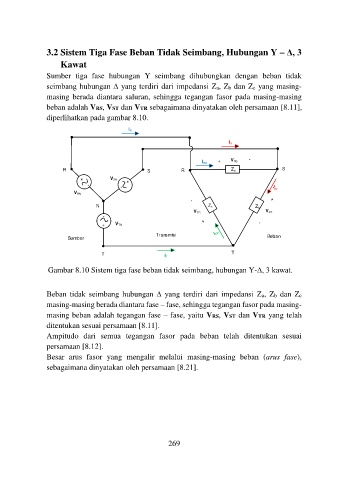

Gambar 8.10 Sistem tiga fase beban tidak seimbang, hubungan Y-∆, 3 kawat.

Beban tidak seimbang hubungan ∆ yang terdiri dari impedansi Za, Zb dan Zc
masing-masing berada diantara fase – fase, sehingga tegangan fasor pada masing-
masing beban adalah tegangan fase – fase, yaitu VRS, VST dan VTR yang telah
ditentukan sesuai persamaan [8.11].
Ampitudo dari semua tegangan fasor pada beban telah ditentukan sesuai
persamaan [8.12].
Besar arus fasor yang mengalir melalui masing-masing beban (arus fase),
sebagaimana dinyatakan oleh persamaan [8.21].
