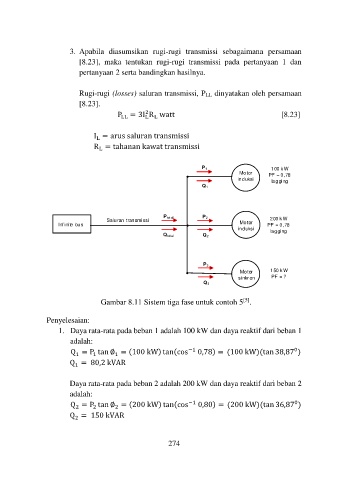

Page 367 - Buku Materi Pembelajaran Rangkaian Listrik II dan Praktikum

3. Apabila diasumsikan rugi-rugi transmissi sebagaimana persamaan
[8.23], maka tentukan rugi-rugi transmissi pada pertanyaan 1 dan
pertanyaan 2 serta bandingkan hasilnya.

Rugi-rugi (losses) saluran transmissi, PLL dinyatakan oleh persamaan
[8.23].
2
P LL = 3I R watt [8.23]
L
L

I = arus saluran transmissi
L
R = tahanan kawat transmissi
L

P 1 100 k W
Motor PF = 0,78
induksi lagging
Q 1

P tot al P 2 200 k W
Saluran transmissi
Infinite bus Motor PF = 0,78
induksi lagging
Q tot al Q 2

P 3
Motor 150 k W
sinkr on PF = ?
Q 3

Gambar 8.11 Sistem tiga fase untuk contoh 5 .
[5]

Penyelesaian:
1. Daya rata-rata pada beban 1 adalah 100 kW dan daya reaktif dari beban 1
adalah:
Q = P tan ∅ = (100 kW) tan(cos 0,78) = (100 kW)(tan 38,87 )
−1
0
1
1
1
Q = 80,2 kVAR
1

Daya rata-rata pada beban 2 adalah 200 kW dan daya reaktif dari beban 2
adalah:
0
Q = P tan ∅ = (200 kW) tan(cos −1 0,80) = (200 kW)(tan 36,87 )
2
2
2
Q = 150 kVAR
2
