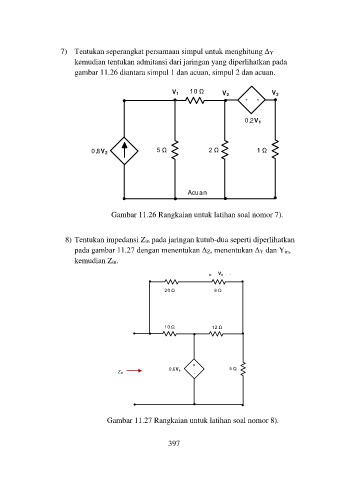

7) Tentukan seperangkat persamaan simpul untuk menghitung ΔY
kemudian tentukan admitansi dari jaringan yang diperlihatkan pada
gambar 11.26 diantara simpul 1 dan acuan, simpul 2 dan acuan.

V 1 V 2 V 3
+
-

0,2V 1

0,8V 2

Acuan

Gambar 11.26 Rangkaian untuk latihan soal nomor 7).

8) Tentukan impedansi Zin pada jaringan kutub-dua seperti diperlihatkan
pada gambar 11.27 dengan menentukan ΔZ, menentukan ΔY dan Yin,
kemudian Zin.

+ V x -

+
0,6V x
Z in -

Gambar 11.27 Rangkaian untuk latihan soal nomor 8).

397
