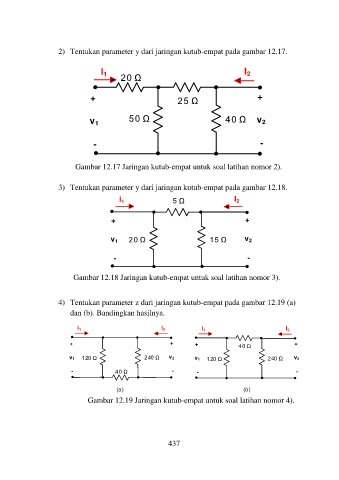

2) Tentukan parameter y dari jaringan kutub-empat pada gambar 12.17.
I 1 I 2
+ +
v
v 1 2
- -
Gambar 12.17 Jaringan kutub-empat untuk soal latihan nomor 2).
3) Tentukan parameter y dari jaringan kutub-empat pada gambar 12.18.
I 1 I 2
+ +
v 1 v 2
- -
Gambar 12.18 Jaringan kutub-empat untuk soal latihan nomor 3).
4) Tentukan parameter z dari jaringan kutub-empat pada gambar 12.19 (a)
dan (b). Bandingkan hasilnya.
I 1 I 2 I 1 I 2
+ + + +
v 1 v 2 v 1 v 2
- - - -
(a) (b)
Gambar 12.19 Jaringan kutub-empat untuk soal latihan nomor 4).
437
