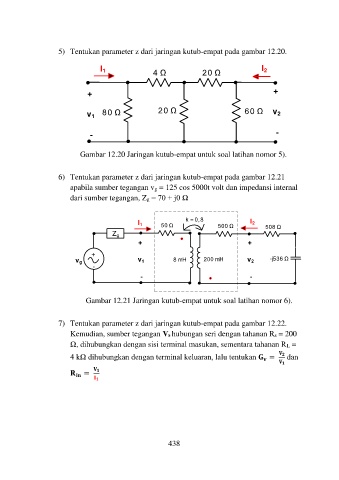

5) Tentukan parameter z dari jaringan kutub-empat pada gambar 12.20.

I 1 I 2

+ +

v 1 v 2

- -

Gambar 12.20 Jaringan kutub-empat untuk soal latihan nomor 5).

6) Tentukan parameter z dari jaringan kutub-empat pada gambar 12.21
apabila sumber tegangan vg = 125 cos 5000t volt dan impedansi internal
dari sumber tegangan, Zg = 70 + j0 Ω

k = 0,8
I 1 I 2

Z g
+ +
+
v g v 1 8 mH 200 mH v 2 -j536
-
- -

Gambar 12.21 Jaringan kutub-empat untuk soal latihan nomor 6).

7) Tentukan parameter z dari jaringan kutub-empat pada gambar 12.22.
Kemudian, sumber tegangan Vs hubungan seri dengan tahanan Rs = 200
Ω, dihubungkan dengan sisi terminal masukan, sementara tahanan RL =

4 kΩ dihubungkan dengan terminal keluaran, lalu tentukan = dan

=

438
