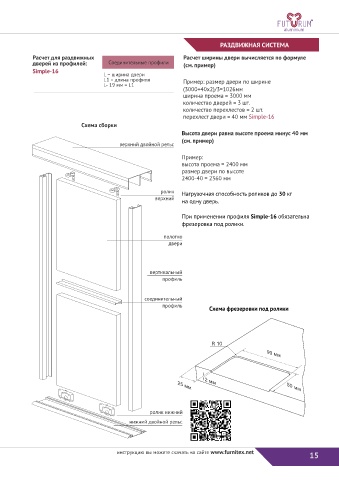

РАЗДВИЖНАЯ СИСТЕМА

Расчет для раздвижных Расчет ширины двери вычисляется по формуле
дверей из профилей: Cоединительные профили (см. пример)
Simple-16
L – ширина двери
L1 – длина профиля Пример: размер двери по ширине
L- 19 мм = L1
(3000+40х2)/3=1026мм
ширина проема = 3000 мм
количество дверей = 3 шт.
количество перехлестов = 2 шт.
перехлест двери = 40 мм Simple-16
Схема сборки
Высота двери равна высоте проема минус 40 мм
(см. пример)
верхний двойной рельс
Пример:
высота проема = 2400 мм
размер двери по высоте
2400-40 = 2360 мм
ролик Нагрузочная способность роликов до 30 кг
верхний
на одну дверь.

При применении профиля Simple-16 обязательна
фрезеровка под ролики.

полотно
двери

вертикальный
профиль

соединительный
профиль
Схема фрезеровки под ролики

R 10 90 мм

25 мм

ролик нижний 2 мм 50 мм
нижний двойной рельс

инструкцию вы можете скачать на сайте www.furnitex.net
