РАЗДВИЖНАЯ СИСТЕМА

Расчет для раздвижных Горизонтальные и
дверей из профилей: соединительные профили Вставка ЛДСП Вставка зеркало/стекло
Elegant
L – ширина двери H – высота двери H – высота двери
L1 – длина профиля L – ширина двери L – ширина двери
L-38 мм = L1 H-58 мм = высота вставки H-60 мм = высота вставки
L-24 мм = ширина вставки L-26 мм = ширина вставки
Расчет ширины двери вычисляется по формуле (см. пример) Присадка отверстий

Пример: размер двери по ширине (3000+40х2)/3=1026мм
ширина проема = 3000 мм 8
количество дверей = 3 шт.
количество перехлестов = 2 шт.
перехлест двери = 26 мм Elegant
Высота двери равна высоте проема минус 40 мм (см. пример)
Пример:
высота проема = 2400 мм
40
размер двери по высоте 8
2400-40 = 2360 мм

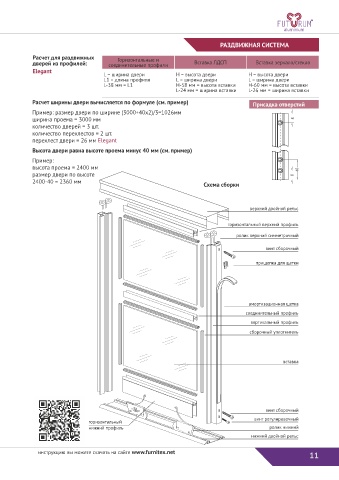

Схема сборки

верхний двойной рельс

горизонтальный верхний профиль
ролик верхний симметричный

винт сборочный

прищепка для щетки

амортизационная щетка
соединительный профиль
вертикальный профиль

сборочный уплотнитель

вставка

винт сборочный
винт регулировочный
горизонтальный
нижний профиль ролик нижний
нижний двойной рельс

инструкцию вы можете скачать на сайте www.furnitex.net
