РАЗДВИЖНАЯ СИСТЕМА

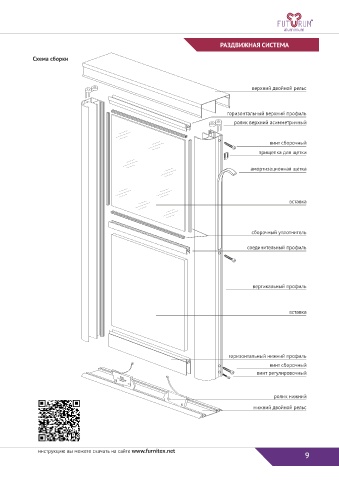

Схема сборки

верхний двойной рельс

горизонтальный верхний профиль
ролик верхний асимметричный

винт сборочный
прищепка для щетки

амортизационная щетка

вставка

сборочный уплотнитель

соединительный профиль

вертикальный профиль

вставка

горизонтальный нижний профиль
винт сборочный
винт регулировочный

ролик нижний

нижний двойной рельс

инструкцию вы можете скачать на сайте www.furnitex.net
