วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น ใบเนื้อหา
2100 - 1005
เรื่อง การเขียนแบบแผ่นคลี่ สัปดาห์ที่ 17-18 แผ่นที่ 15
การคลี่ท่อลดสี่เหลี่ยมเป็นสี่เหลี่ยมหมุนกลับด้าน (Development of a Square to Revolved Square)
ประกอบด้วยสามเหลี่ยมเล็ก 4 รูป และสามเหลี่ยมใหญ่ 4 รูป

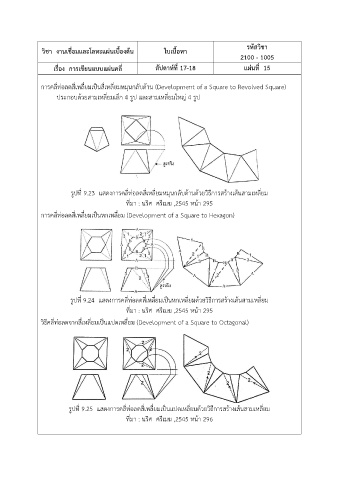

รูปที่ 9.23 แสดงการคลี่ท่อลดสี่เหลี่ยมหมุนกลับด้านด้วยวิธีการสร้างเส้นสามเหลี่ยม
ที่มา : นริศ ศรีเมฆ ,2545 หน้า 295
การคลี่ท่อลดสี่เหลี่ยมเป็นหกเหลี่ยม (Development of a Square to Hexagon)
รูปที่ 9.24 แสดงการคลี่ท่อลดสี่เหลี่ยมเป็นหกเหลี่ยมด้วยวิธีการสร้างเส้นสามเหลี่ยม
ที่มา : นริศ ศรีเมฆ ,2545 หน้า 295
วิธีคลี่ท่อลดจากสี่เหลี่ยมเป็นแปดเหลี่ยม (Development of a Square to Octagonal)
รูปที่ 9.25 แสดงการคลี่ท่อลดสี่เหลี่ยมเป็นแปดเหลี่ยมด้วยวิธีการสร้างเส้นสามเหลี่ยม
ที่มา : นริศ ศรีเมฆ ,2545 หน้า 296
