รหัสวิชา
วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น ใบเนื้อหา
2100 - 1005
เรื่อง การเขียนแบบแผ่นคลี่ สัปดาห์ที่ 17-18 แผ่นที่ 11

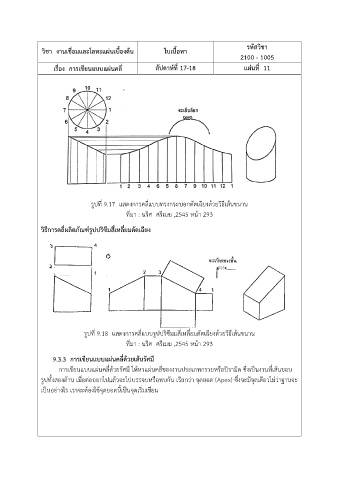

รูปที่ 9.17 แสดงการคลี่แบบทรงกระบอกตัดเฉียงด้วยวิธีเส้นขนาน
ที่มา : นริศ ศรีเมฆ ,2545 หน้า 293
วิธีการคลี่ผลิตภัณฑ์รูปปริซึมสี่เหลี่ยมตัดเฉียง
รูปที่ 9.18 แสดงการคลี่แบบรูปปริซึมมสี่เหลี่ยมตัดเฉียงด้วยวิธีเส้นขนาน
ที่มา : นริศ ศรีเมฆ ,2545 หน้า 293
9.3.3 การเขียนแบบแผ่นคลี่ด้วยเส้นรัศมี
การเขียนแบบแผ่นคลี่ด้วยรัศมี ให้หาแผ่นคลี่ของงานประเภทกรวยหรือปิรามิด ซึ่งเป็นงานที่เส้นขอบ
รูปทั้งสองด้าน เมื่อต่อออกไปแล้วจะไปบรรจบหรือพบกัน เรียกว่า จุดยอด (Apex) ซึ่งจะมีจุดเดียวไม่ว่าฐานจะ
เป็นอย่างไร เราจะต้องใช้จุดยอดนี้เป็นจุดเริ่มเขียน
