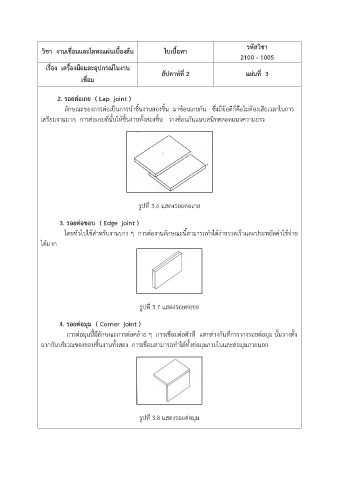

P. 103
รหัสวิชา
วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น ใบเนื้อหา
2100 - 1005
เรื่อง เครื่องมือและอุปกรณ์ในงาน สัปดาห์ที่ 2 แผ่นที่ 3
เชื่อม
2. รอยต่อเกย ( Lap joint )
ลักษณะของการต่อเป็นการน าชิ้นงานสองชิ้น มาซ้อนเกยกัน ซึ่งมีข้อดีก็คือไม่ต้องเสียเวลาในการ
เตรียมงานมาก การต่อเกยที่นั้นให้ชิ้นงานทั้งสองชิ้น วางซ้อนกันแนบสนิทตลอดแนวความยาว
รูปที่ 3.6 แสดงรอยต่อเกย
3. รอยต่อขอบ ( Edge joint )
โดยทั่วไปใช้ส าหรับงานบาง ๆ การต่องานลักษณะนี้สามารถท าได้ง่ายรวดเร็วและประหยัดค่าใช้จ่าย
ได้มาก
รูปที่ 3.7 แสดงรอยต่อขอ
4. รอยต่อมุม ( Corner joint )
การต่อมุมนี้มีลักษณะการต่อคล้าย ๆ การเชื่อมต่อตัวที แตกต่างกันที่การวางรอยต่อมุม นั้นวางตั้ง
ฉากกันบริเวณของขอบชิ้นงานทั้งสอง การเชื่อมสามารถท าได้ทั้งต่อมุมภายในและต่อมุมภายนอก
รูปที่ 3.8 แสดงรอยต่อมุม
