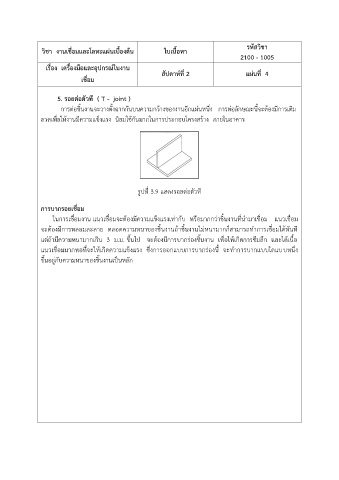

รหัสวิชา
วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น ใบเนื้อหา
2100 - 1005
เรื่อง เครื่องมือและอุปกรณ์ในงาน สัปดาห์ที่ 2 แผ่นที่ 4
เชื่อม
5. รอยต่อตัวที ( T - joint )
การต่อชิ้นงานจะวางตั้งฉากกันบนความกว้างของงานอีกแผ่นหนึ่ง การต่อลักษณะนี้จะต้องมีการเติม
ลวดเพื่อให้งานมีความแข็งแรง นิยมใช้กันมากในการประกอบโครงสร้าง ภายในอาคาร
รูปที่ 3.9 แสดงรอยต่อตัวที
การบากรอยเชื่อม
ในการเชื่อมงาน แนวเชื่อมจะต้องมีความแข็งแรงเท่ากับ หรือมากกว่าชิ้นงานที่น ามาเชื่อม แนวเชื่อม
จะต้องมีการหลอมละลาย ตลอดความหนาของชิ้นงานถ้าชิ้นงานไม่หนามากก็สามารถท าการเชื่อมได้ทันที
แต่ถ้ามีความหนามากเกิน 3 ม.ม. ขึ้นไป จะต้องมีการบากร่องชิ้นงาน เพื่อให้เกิดการซึมลึก และได้เนื้อ
แนวเชื่อมมากพอที่จะให้เกิดความแข็งแรง ซึ่งการออกแบบการบากร่องนี้ จะท าการบากแบบใดแบบหนึ่ง
ขึ้นอยู่กับความหนาของชิ้นงานเป็นหลัก
