วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น ใบเนื้อหา
2100 - 1005
เรื่อง งานเชื่อมแก๊ส สัปดาห์ที่ 3-4-5-6 แผ่นที่ 2

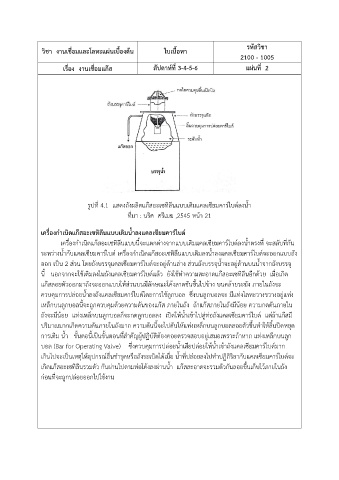

รูปที่ 4.1 แสดงถังผลิตแก๊สอะเซทิลีนแบบเติมแคลเซียมคาร์ไบด์ลงน้้า
ที่มา : นริศ ศรีเมฆ ,2545 หน้า 21
เครื่องก าเนิดแก๊สอะเซทิลีนแบบเติมน้ าลงแคลเซียมคาร์ไบด์
เครื่องก้าเนิดแก๊สอะเซทิลีนแบบนี้จะแตกต่างจากแบบเดิมแคลเซียมคาร์ไบด์ลงน้้าตรงที่ จะสลับที่กัน
ระหว่างน้้ากับแคลเซียมคาร์ไบด์ เครื่องก้าเนิดแก๊สอะเซทิลีนแบบเติมลงน้้าลงแคลเซียมคาร์ไบด์จะออกแบบถัง
ออก เป็น 2 ส่วน โดยถังบรรจุแคลเซียมคาร์ไบด์จะอยู่ด้านล่าง ส่วนถังบรรจุน้้าจะอยู่ด้านบนน้้าจากถังบรรจุ
นี้ นอกจากจะใช้เติมลงในถังแคลเซียมคาร์ไบด์แล้ว ยังใช้ท้าความสะอาดแก๊สอะเซทิลีนอีกด้วย เมื่อเกิด
แก๊สลอยตัวออกมาถังจะออกแบบให้ส่วนบนมีลักษณะโค้งลาดชันขึ้นไปข้าง บนคล้ายระฆัง ภายในถังจะ
ควบคุมการปล่อยน้้าลงถังแคลเซียมคาร์ไบด์โดยการใช้ลูกบอล ซึ่งบนลูกบอลจะ มีแท่งโลหะวางขวางอยู่แท่ง
เหล็กบนลูกบอลนี้จะถูกควบคุมด้วยความดันของแก๊ส ภายในถัง ถ้าแก๊สภายในถังมีน้อย ความกดดันภายใน
ถังจะมีน้อย แท่งเหล็กบนลูกบอลก็จะกดลูกบอลลง เปิดให้น้้าเข้าไปสู่ท่อถังแคลเซียมคาร์ไบด์ แต่ถ้าแก๊สมี
ปริมาณมากเกิดความดันภายในถังมาก ความดันนี้จะไปดันให้แท่งเหล็กบนลูกบอลลอยตัวขึ้นท้าให้ลิ้นปิดหยุด
การเติม น้้า ขั้นตอนี้เป็นขั้นตอนที่ส้าคัญผู้ปฏิบัติต้องคอยตรวจสอบอยู่เสมอเพราะถ้าหาก แท่งเหล็กบนลูก
บอล (Bar for Operating Valve) ซึ่งควบคุมการปล่อยน้้าเสียปล่อยให้น้้าเข้าถังแคลเซียมคาร์ไบด์มาก
เกินไปจะเป็นเหตุให้อุปกรณ์อื่นช้ารุดหรือถังระเบิดได้เมื่อ น้้าที่ปล่อยลงไปท้าปฏิกิริยากับแคลเซียมคาร์ไบด์จะ
เกิดแก๊สอะเซทิลีนรวมตัว กันผ่านไปตามท่อโค้งลงผ่านน้้า แก๊สสะอาดจะรวมตัวกันลอยขึ้นเก็บไว้ภายในถัง
ก่อนที่จะถูกปล่อยออกไปใช้งาน
