รหัสวิชา
วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น ใบเนื้อหา
2100 - 1005

เรื่อง งานเชื่อมไฟฟ้า สัปดาห์ที่ 9-10-11-12 แผ่นที่ 19

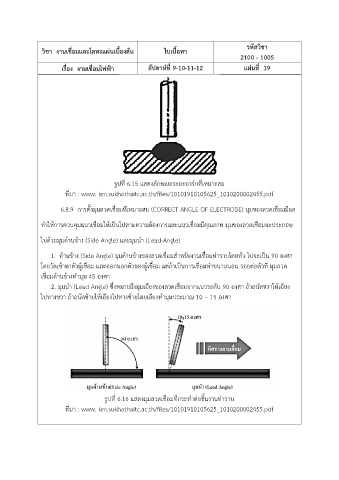

รูปที่ 6.15 แสดงลักษณะระยะอาร์กที่เหมาะสม
ที่มา : www. km.sukhothaitc.ac.th/files/10101910105625_1010200002455.pdf‎

6.8.9 การตั้งมุมลวดเชื่อมทีเหมาะสม (CORRECT ANGLE OF ELECTRODE) มุมของลวดเชื่อมมีผล

ท าให้การควบคุมแนวเชื่อมให้เป็นไปตามความต้องการและแนวเชื่อมมีคุณภาพ มุมของลวดเชื่อมจะประกอบ

ไปด้วยมุมด้านข้าง (Side Angle) และมุมน า (Lead-Angle)

1. ด้านข้าง (Side Angle) มุมด้านข้างของลวดเชื่อมส าหรับงานเชื่อมท่าราบโดยทั่ว ไปจะเป็น 90 องศา
โดยวัดเข้าหาตัวผู้เชื่อม และออกนอกตัวของผู้เชื่อม แต่ถ้าเป็นการเชื่อมท่าขนานนอน รอยต่อตัวที มุมลวด
เชื่อมด้านข้างท ามุม 45 องศา

2. มุมน า (Lead Angle) ซึ่งหมายถึงมุมเอียงของลวดเชื่อมจากแนวระดับ 90 องศา ถ้าถนัดขวาให้เอียง
ไปทางขวา ถ้าถนัดซ้ายให้เอียงไปทางซ้ายโดยเอียงท ามุมประมาณ 10 – 15 องศา

รูปที่ 6.16 แสดงมุมลวดเชื่อมที่กระท าต่อชิ้นงานท่าราบ
ที่มา : www. km.sukhothaitc.ac.th/files/10101910105625_1010200002455.pdf‎
