รหัสวิชา
วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น ใบเนื้อหา
2100 - 1005

เรื่อง งานเชื่อมไฟฟ้า สัปดาห์ที่ 9-10-11-12 แผ่นที่ 20

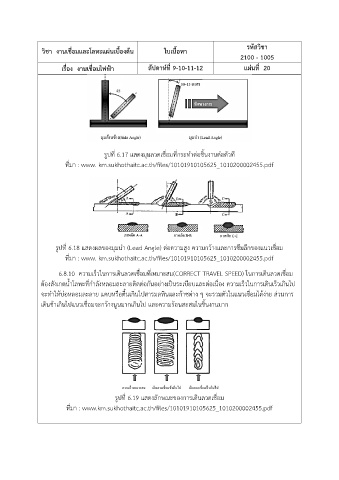

รูปที่ 6.17 แสดงมุมลวดเชื่อมที่กระท าต่อชิ้นงานต่อตัวที
ที่มา : www. km.sukhothaitc.ac.th/files/10101910105625_1010200002455.pdf‎

รูปที่ 6.18 แสดงผลของมุมน า (Lead Angle) ต่อความสูง ความกว้างและการซึมลึกของแนวเชื่อม
ที่มา : www. km.sukhothaitc.ac.th/files/10101910105625_1010200002455.pdf‎

6.8.10 ความเร็วในการเดินลวดเชื่อมที่เหมาะสม(CORRECT TRAVEL SPEED) ในการเดินลวดเชื่อม
ต้องสังเกตน้ าโลหะที่ก าลังหลอมละลายติดต่อกันอย่างเป็นระเบียบและต่อเนื่อง ความเร็วในการเดินเร็วเกินไป
จะท าให้บ่อหลอมละลาย แคบหรือตื้นเกินไปสารมลทินและก๊าซต่าง ๆ จะรวมตัวในแนวเชื่อมได้ง่าย ส่วนการ

เดินช้าเกินไปแนวเชื่อมจะกว้างนูนมากเกินไป และความร้อนสะสมในชิ้นงานมาก

รูปที่ 6.19 แสดงลักษณะของการเดินลวดเชื่อม

ที่มา : www.km.sukhothaitc.ac.th/files/10101910105625_1010200002455.pdf‎
