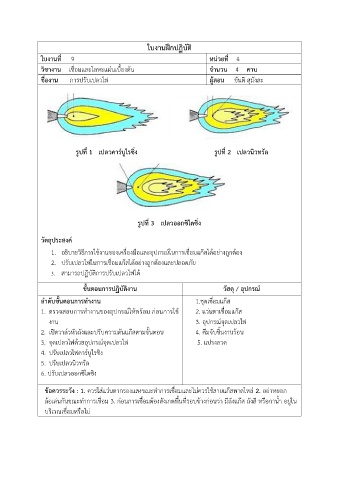

ใบงานฝึกปฏิบัติ
ใบงานที่ 9 หน่วยที่ 4
วิชางาน เชื่อมและโลหะแผ่นเบื้องต้น จ านวน 4 คาบ
ชื่องาน การปรับเปลวไฟ ผู้สอน ขันติ สุมังสะ
รูปที่ 1 เปลวคาร์บูไรซิ่ง รูปที่ 2 เปลวนิวทรัล
รูปที่ 3 เปลวออกซิไดซิ่ง
วัตถุประสงค์
1. อธิบายวิธีการใช้งานของเครื่องมือและอุปกรณ์ในการเชื่อมแก๊สได้อย่างถูกต้อง
2. ปรับเปลวไฟในการเชื่อมแก๊สได้อย่างถูกต้องและปลอดภัย
3. สามารถปฏิบัติการปรับเปลวไฟได้
ขั้นตอนการปฏิบัติงาน วัสดุ / อุปกรณ์
ล าดับขั้นตอนการท างาน 1.ชุดเชื่อมแก๊ส
1. ตรวจสอบการท างานของอุปกรณ์ให้พร้อม ก่อนการใช้ 2. แว่นตาเชื่อมแก๊ส
งาน 3. อุปกรณ์จุดเปลวไฟ
2. เปิดวาล์วหัวถังและปรับความดันแก๊สตามขั้นตอน 4. คีมจับชิ้นงานร้อน
3. จุดเปลวไฟด้วยอุปกรณ์จุดเปลวไฟ 5. แปรงลวด
4. ปรับเปลวไฟคาร์บูไรซิง
5. ปรับเปลวนิวทรัล
6. ปรับเปลวออกซิไดซิง
ข้อควรระวัง : 1. ควรใส่แว่นตากรองแสงขณะท าการเชื่อมและไม่ควรใช้สายแก๊สพาดไหล่ 2. อย่าหยอก
ล้อเล่นกันขณะท าการเชื่อม 3. ก่อนการเชื่อมต้องสังเกตพื้นที่รอบข้างก่อนว่า มีถังแก๊ส ถังสี หรือกาน้ า อยู่ใน
บริเวณเชื่อมหรือไม่
