P. 260

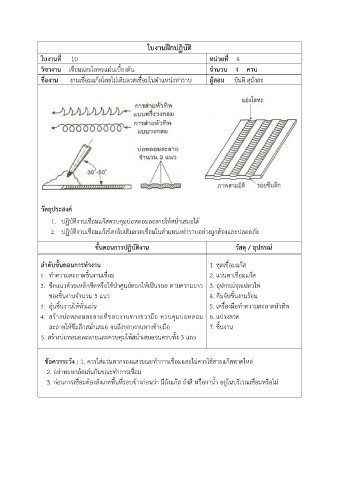

ใบงานฝึกปฏิบัติ
ใบงานที่ 10 หน่วยที่ 4
วิชางาน เชื่อมและโลหะแผ่นเบื้องต้น จ านวน 4 คาบ
ชื่องาน งานเชื่อมแก๊สโดยไม่เติมลวดเชื่อมในต าแหน่งท่าราบ ผู้สอน ขันติ สุมังสะ
วัตถุประสงค์
1. ปฏิบัติงานเชื่อมแก๊สควบคุมบ่อหลอมละลายให้สม่ าเสมอได้
2. ปฏิบัติงานเชื่อมแก๊สโดยไม่เติมลวดเชื่อมในต าแหน่งท่าราบอย่างถูกต้องและปลอดภัย
ขั้นตอนการปฏิบัติงาน วัสดุ / อุปกรณ์
ล าดับขั้นตอนการท างาน 1. ชุดเชื่อมแก๊ส
1. ท าความสะอาดชิ้นงานเชื่อม 2. แว่นตาเชื่อมแก๊ส
2. ขีดแนวด้วยเหล็กขีดหรือใช้น าศูนย์ตอกให้เป็นรอย ตามความยาว 3. อุปกรณ์จุดเปลวไฟ
ของชิ้นงานจ านวน 3 แนว 4. คีมจับชิ้นงานร้อน
3. อุ่นชิ้นงานให้ทั่วแผ่น 5. เครื่องมือท าความสะอาดหัวทิพ
4. สร้างบ่อหลอมละลายที่ขอบงานทางขวามือ ควบคุมบ่อหลอม 6. แปรงลวด
ละลายให้ซึมลึกสม่ าเสมอ จนถึงขอบงานทางซ้ายมือ 7. ชิ้นงาน
5. สร้างบ่อหลมอละลายและควบคุมให้สม่ าเสมอจนครบทั้ง 3 แถว
ข้อควรระวัง : 1. ควรใส่แว่นตากรองแสงขณะท าการเชื่อมและไม่ควรใช้สายแก๊สพาดไหล่
2. อย่าหยอกล้อเล่นกันขณะท าการเชื่อม
3. ก่อนการเชื่อมต้องสังเกตพื้นที่รอบข้างก่อนว่า มีถังแก๊ส ถังสี หรือกาน้ า อยู่ในบริเวณเชื่อมหรือไม่
